Типы антенных разъемов, используемых в интернет-центрах Keenetic

Как определить тип антенного разъема, который используется на корпусе Keenetic? Какой разъем должен быть на внешней антенне при подключении к Keenetic?


Некоторые модели интернет-центров Keenetic имеют съемные антенны для возможности подключения внешней антенны LTE/4G или Wi-Fi. На корпусе устройства используются разъемы двух типов SMA и RP-SMA.

TIP: Справка: Определить вид разъёма можно не по наличию штырька, а по резьбе. В SMA и RP-SMA "мама" всегда с наружной резьбой, а "папа" с внутренней.
"Папа" всегда накручивается сверху.

Plug (розетка) — это когда Internal thread (резьба внутри).
Jack (вилка) — это когда External thread (резьба снаружи).


Сменные антенны LTE/4G

Интернет-центры Keenetic Hero 4G (KN-2310) и Keenetic Runner 4G (KN-2210) имеют на корпусе разъемы для подключения внешних широкополосных LTE/4G-антенн сотовой сети (для работы встроенного LTE/4G/3G-модема). В комплекте прилагаются две съемные LTE-антенны. Для работы на большом удалении от базовых станций вместо прилагаемых комнатных LTE-антенн предусмотрена установка опциональной уличной MIMO-антенны.


На корпусе интернет-центров Keenetic Hero 4G (KN-2310) и Runner 4G (KN-2210) используется тип разъема SMA с гнездовой частью Female/Мама и поэтому подключаемая внешняя антенна (приобретается отдельно) должна быть оборудована разъемом SMA со штыревой частью Male/Папа:


Поскольку разъемное соединение состоит из двух частей, все разъемы (соединители с резьбовым механизмом) бывают двух видов, парных друг другу, — со штыревой частью и с гнездовой частью (с отверстием).

В разъемах SMA имеется внутренняя или внешняя резьба и соответственно штырек или гнездо (отверстие) в центре.

Разъемы SMA бывают двух видов:

SMA со штыревой частью разъема (Male/Папа)

SMA с гнездовой частью разъема (Female/Мама)



Сменные антенны Wi-Fi

Некоторые модели интернет-центров имеют съемные антенны беспроводной сети Wi-Fi и оснащены разъемом для подключения внешней антенны Wi-Fi (приобретается отдельно).

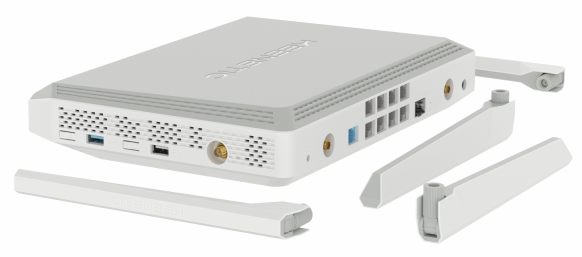

Съемные антенны имеют модели Keenetic Peak (KN-2710), Keenetic Giant (KN-2610) и Keenetic Ultra SE (KN-2510).

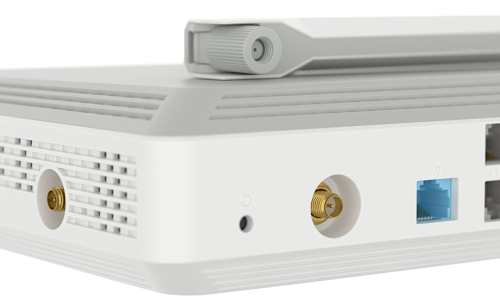

На корпусе этой модели используется тип разъема RP-SMA со штыревой частью:


В разъемах RP-SMA (Reverse polarity SMA, иногда обозначают SMA-R) в сравнении с SMA всё наоборот: где резьба внутренняя — в середине отверстие, а где резьба внешняя — в середине штырек. Тип разъема RP-SMA также называют SMA с обратной полярностью или инверсные SMA-разъемы.

Разъемы RP-SMA бывают двух видов:

RP-SMA с гнездовой частью разъема (Male/Папа)

RP-SMA со штыревой частью разъема (Female/Мама)

Так как на корпусе интернет-центров Peak (KN-2710), Giant (KN-2610) и Ultra SE (KN-2510) используется тип разъема RP-SMA со штыревой частью Female/Мама:

Подключаемая внешняя антенна должна быть оборудована разъемом RP-SMA с гнездовой частью Male/Папа:

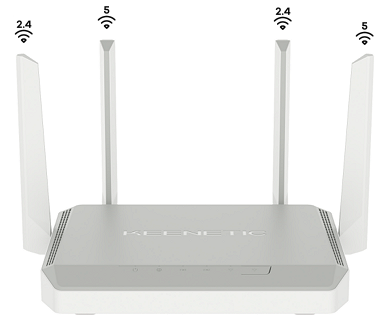

В Keenetic Giant антенны разнесены по диапазонам поочередно. Если смотреть на устройство со стороны лицевой панели, антенны расположены следующим образом:


В моделях Peak и Ultra SE поддерживается MIMO 4x4 и поэтому все антенны двухдиапазонные.

NOTE: Важно! Внутренний тракт от встроенного радиомодуля Wi-Fi или 4G/3G до разъёма SMA/RP-SMA имеет волновое сопротивление 50 Ом. Рекомендуется подключать внешнюю антенну и кабельную сборку с таким же волновым сопротивлением.
