Режим классической маршрутизации в интернет-центре, на примере беспроводного подключения к вышестоящему роутеру (вариант расширения покрытия беспроводной сети)

Возможно ли использовать интернет-центр Keenetic для увеличения радиуса действия сети Wi-Fi, не включая механизм трансляции сетевых адресов (NAT), но настроив классическую маршрутизацию в сегментах Домашней сети?

Такая настройка возможна. Трансляция сетевых адресов (NAT), по умолчанию включенная между локальными и внешними интерфейсами устройства, в данной схеме не является необходимой и может быть отключена для улучшения качества передачи данных между устройствами, снижения нагрузки на аппаратную часть. Рассмотрим пример более подробно.

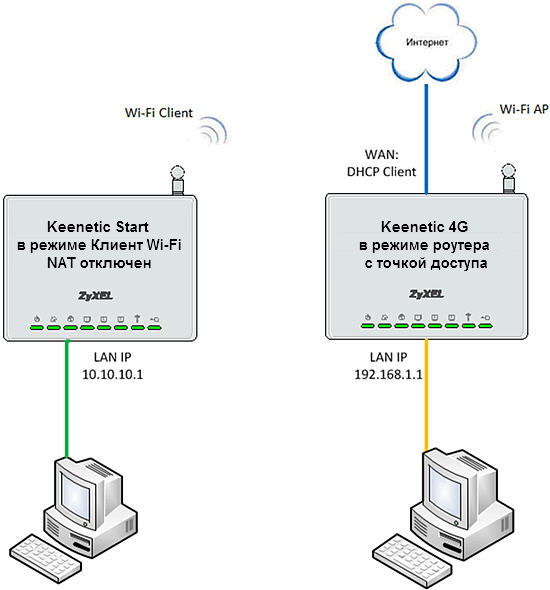

Пусть точка доступа Wi-Fi, покрытие которой требуется расширить, включена на интернет-центре (в нашем примере это устройство модели Keenetic 4G), подключенном к Интернету. Домашняя сеть на нём имеет настройки по умолчанию, адрес локальной сети 192.168.1.0/24.
Обратите внимание, что настройка автовыбора канала точки доступа на основном устройстве может привести к неработоспособности схемы после перезагрузки устройства (на версиях микропрограммы 2.04 и более ранних, поскольку автоматический выбор беспроводного канала на этих выпусках микропрограммы не поддерживается функцией беспроводного клиента).

Для расширения беспроводного покрытия в нашем примере будет использоваться интернет-центр модели Keenetic Start. Чтобы произвести настройки, выполним подключение к его локальной сети, проводной или беспроводной, и откроем веб-конфигуратор этого устройства.

1. В разделе Домашняя сеть на закладке Параметры IP следует изменить IP-адрес устройства в локальной сети, выбрав частную подсеть, отличную от настроенной на основном роутере (т.е. отличной от 192.168.1.0/24). Указав адрес 10.10.10.1, нажмём Применить. Настройки DHCP-сервера будут изменены автоматически.

После смены IP-адреса интернет-центра вы потеряете доступ к его веб-интерфейсу. Для возобновления доступа к веб-конфигуратору вам следует обновить IP-адрес сетевого адаптера (обычно для переполучения IP-адреса достаточно отключить на минуту провод Ethernet из сетевого адаптера). После чего убедитесь, что IP-адрес на вашем сетевом адаптере был назначен из подсети 10.10.10.x, а веб-интерфейс интернет-центра Keenetic Start станет доступен по IP-адресу 10.10.10.1.

2. Для подключения к беспроводной сети основного роутера (Keenetic 4G) в меню Интернет на закладке Wi-Fi нужно включить режим клиента Wi-Fi и указать параметры точки доступа. По кнопке Обзор сетей выберите нужную беспроводную сеть (SSID) и затем укажите Ключ сети. Поставьте галочку в поле Использовать для выхода в Интернет и нажмите Применить.


После применения настроек наш интернет-центр (Keenetic Start) подключится к точке доступа Домашней сети интернет-центра Keenetic 4G.

Далее можно перейти к настройке основного роутера Keenetic 4G.

3. Откройте веб-конфигуратор Keenetic 4G по адресу 192.168.1.1. Зафиксируйте IP-адрес, который получил интернет-центр Keenetic Start (клиент Wi-Fi) для выполнения в дальнейшем настройки статической маршрутизации. В меню Домашняя сеть на закладке Устройства нужно выполнить регистрацию выданного беспроводному клиенту IP-адреса. Теперь данному клиенту Wi-Fi всегда будет присваиваться один и тот же указанный IP-адрес.

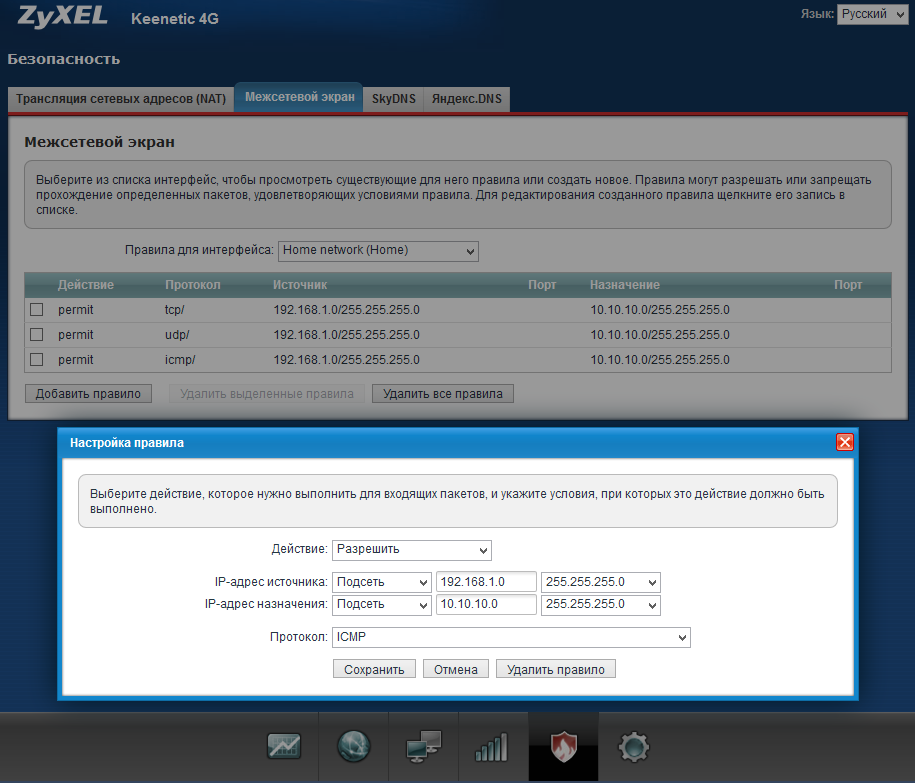

4. Для того чтобы от хостов в Домашней сети интернет-центра Keenetic 4G могли передаваться обращения к сети 10.10.10.0/24 (к сети интернет-центра Keenetic Start), дополнительно нужно настроить Межсетевой экран.
Пример настройки, разрешающей подключения по возможным протоколам, приведен на снимке ниже. Рекомендуется при настройке межсетевого экрана устанавливать разрешающие правила, исходя из принципа «необходимо и достаточно».

5. Теперь нужно создать статический маршрут для трафика к сети подключенного интернет-центра Keenetic Start. В меню Интернет > Маршруты требуется добавить маршрут до сети 10.10.10.0 маска 255.255.255.0 через шлюз с адресом, зафиксированным для беспроводного клиента Keenetic Start. Параметр Добавлять автоматически следует включить, чтобы маршрут включался всякий раз при подключении данного клиента Wi-Fi к точке доступа на основном роутере. Маршрут должен действовать для интерфейса домашней сети Home network.

6. Для случая классической маршрутизации (т.е. без NAT) статический маршрут следует указать и на Keenetic Start. При установке в настройках беспроводного клиента Wi-Fi (пункт 2) галочку в поле Использовать для выхода в Интернет ставить не нужно, так как интерфейсу автоматически будет назначен маршрут по умолчанию. Если данный параметр не включать, появляется возможность настроить маршрутизацию в соответствии с требованиями. Например, для доступа к домашней сети роутера Keenetic 4G нужно включить маршрут как на приведённом ниже снимке.

7. Разрешите входящие обращения из адресного пространства роутера Keenetic 4G к локальной сети за Keenetic Start. Для этого можно создать общие разрешающие правила межсетевого экрана для интерфейса беспроводного клиента.

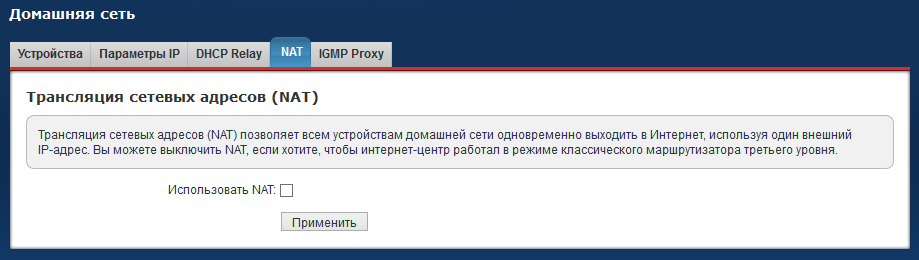

8. На этом предварительные настройки завершены. Теперь на устройстве можно выключить функцию трансляции сетевых адресов NAT для локальной сети. Это можно сделать в меню Домашняя сеть > NAT.

Проверьте, что с компьютера из подсети 10.10.10.x доступен хост (устройство) из подсети 192.168.1.x и наоборот. Это можно сделать с помощью утилиты ping.
Например:


KB-4413
