Какую информацию необходимо иметь пользователю перед началом настройки интернет-центра?
- Протокол доступа к Интернету: PPTP, L2TP (подключение происходит через виртуальную частную сеть VPN) или PPPoE (доступ с авторизацией по логину и паролю).
- Логин (Имя пользователя) и пароль для входа в Интернет.
- При подключении через PPTP и L2TP необходимо узнать IP-адрес или доменное имя VPN-сервера.
- Используется статический (постоянный) внешний IP-адрес в сети Интернет или динамический IP-адрес (назначается автоматически)?
- Существует ли фильтрация по MAC-адресам? Какой МАС-адрес регистрируется у провайдера?
- Существует ли доступ к бесплатным сетевым ресурсам, расположенным во внутренней локальной сети провайдера? Требуется ли задание списка статических маршрутов (данный список предоставляется провайдером)?
Данные параметры являются обязательными, и узнать их можно в службе технической поддержки компании, которая вам предоставляет подключение к сети Интернет.
Далее рассмотрим разные варианты настройки интернет-центра.
Настройка интернет-центра для подключения к Интернету по протоколу PPPoE
Настройка интернет-центра для подключения к Интернету по протоколу PPTP
Настройка интернет-центра для подключения к Интернету по протоколу L2TP
Настройка интернет-центра для подключения к Интернету с использованием статического (постоянного) внешнего IP-адреса
Настройка в интернет-центре статических маршрутов
Самостоятельную настройку подключения интернет-центра к Интернету будем производить через встроенный веб-конфигуратор. Для настройки подключитесь к устройству через Ethernet-кабель. Запустите браузер и в адресной строке наберите 192.168.1.1 (IP-адрес устройства по умолчанию). Для входа в меню наберите логин admin и пароль 1234. Вы увидите веб-конфигуратор устройства.
Настройка интернет-центра для подключения к Интернету по протоколу PPPoE

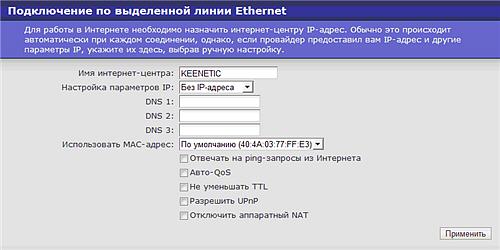

Зайдите в меню Интернет > Подключение для настройки параметров подключения к Интернету.
- В поле Настройка параметров IP выберите пункт Без IP-адреса.
- Если провайдер предоставил вам информацию об IP-адресах серверов DNS, введите эти адреса в поля DNS 1, DNS 2, DNS 3. Если провайдер предоставляет динамическую информацию о серверах DNS, оставьте поля пустыми.
- В случае если в сети провайдера существует фильтрация по MAC-адресам (провайдер требует определенный MAC-адрес для предоставления возможности подключения к Интернету), то в поле Использовать MAC-адрес выберите С компьютера, в появившемся поле MAC-адрес компьютера выберите IP-адрес компьютера в локальной сети, чей MAC-адрес предполагается использовать. Также вы можете выбрать Введенный и вручную указать MAC-адрес сетевого адаптера вашего компьютера, чтобы на порту WAN заменить MAC-адрес интернет-центра (используется по умолчанию) указанным MAC-адресом адаптера.
Нажмите Применить для сохранения настроек.

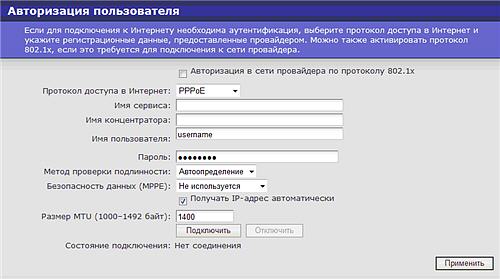

Зайдите в меню Интернет > Авторизация для настройки параметров авторизации.
- Если провайдер использует протокол 802.1x, установите флажок Авторизация в сети провайдера по протоколу 802.1x, выберите из списка метод проверки подлинности и укажите имя пользователя с паролем.
- В поле Протокол доступа в Интернет выберите протокол PPPoE.
- Поля Имя сервиса и Имя концентратора являются необязательными, оставьте их пустыми, если ваш провайдер не предоставил дополнительной информации.
- В поля Имя пользователя и Пароль введите соответственно логин и пароль, предоставленные провайдером для подключения к Интернету.
Нажмите Применить для сохранения настроек.
Настройка интернет-центра для подключения к Интернету по протоколу PPTP

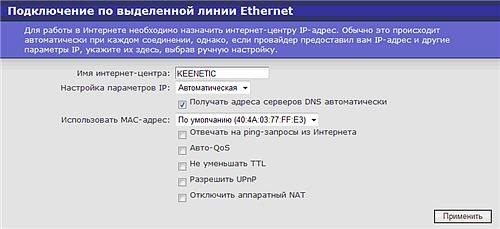

Зайдите в меню Интернет > Подключение для настройки параметров подключения к Интернету.
- В поле Настройка параметров IP выберите пункт Автоматическая или Ручная.
В последнем случае введите IP-адрес, Маску сети, Основной шлюз и адреса DNS-серверов, которые вам предоставил провайдер, в соответствующие поля. - Если при автоматической настройке параметров IP вы хотите использовать альтернативные DNS-сервера снимите флажок Получать адреса серверов DNS автоматически и введите их IP-адреса в поля DNS 1, DNS 2, DNS 3.
- В случае если в сети провайдера существует фильтрация по MAC-адресам (провайдер требует определенный MAC-адрес для предоставления возможности подключения к Интернету), то в поле Использовать MAC-адрес выберите С компьютера, в появившемся поле MAC-адрес компьютера выберите IP-адрес компьютера в локальной сети, чей MAC-адрес предполагается использовать. Также вы можете выбрать Введенный и вручную указать MAC-адрес сетевого адаптера вашего компьютера, чтобы на порту WAN заменить MAC-адрес интернет-центра (используется по умолчанию) указанным MAC-адресом адаптера.
Нажмите Применить для сохранения настроек.
Зайдите в меню Интернет > Авторизация для настройки параметров авторизации.
- Если провайдер использует протокол 802.1x, установите флажок Авторизация в сети провайдера по протоколу 802.1x, выберите из списка метод проверки подлинности и укажите имя пользователя с паролем.
- В поле Протокол доступа в Интернет выберите протокол PPTP.
- В поле Адрес сервера введите IP-адрес или доменное имя PPTP-сервера.
- В поля Имя пользователя и Пароль введите соответственно логин и пароль, предоставленные провайдером для подключения к Интернету.
Пример настроек для подключения к провайдеру Билайн по протоколу PPTP:
Нажмите Применить для сохранения настроек.
Настройка интернет-центра для подключения к Интернету по протоколу L2TP

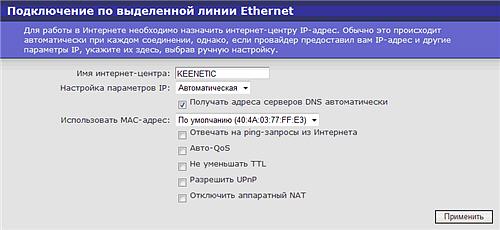

Зайдите в меню Интернет > Подключение для настройки параметров подключения к Интернету.
- В поле Настройка параметров IP выберите пункт Автоматическая или Ручная.
В последнем случае введите IP-адрес, Маску сети, Основной шлюз и адреса DNS-серверов, которые вам предоставил провайдер в соответствующие поля. - Если при автоматической настройке параметров IP вы хотите использовать альтернативные DNS-сервера снимите флажок Получать адреса серверов DNS автоматически и введите их IP-адреса в поля DNS 1, DNS 2, DNS 3.
- В случае если в сети провайдера существует фильтрация по MAC-адресам (провайдер требует определенный MAC-адрес для предоставления возможности подключения к Интернету), то в поле Использовать MAC-адрес выберите С компьютера, в появившемся поле MAC-адрес компьютера выберите IP-адрес компьютера в локальной сети, чей MAC-адрес предполагается использовать. Также вы можете выбрать Введенный и вручную указать MAC-адрес сетевого адаптера вашего компьютера, чтобы на порту WAN заменить MAC-адрес интернет-центра (используется по умолчанию) указанным MAC-адресом адаптера.
Нажмите Применить для сохранения настроек.
Зайдите в меню Интернет > Авторизация для настройки параметров авторизации.
- Если провайдер использует протокол 802.1x, установите флажок Авторизация в сети провайдера по протоколу 802.1x, выберите из списка метод проверки подлинности и укажите имя пользователя с паролем.
- В поле Протокол доступа в Интернет выберите протокол L2TP.
- В поле Адрес сервера введите IP-адрес или доменное имя L2TP-сервера.
- В поля Имя пользователя и Пароль введите соответственно логин и пароль, предоставленные провайдером для подключения к Интернету.

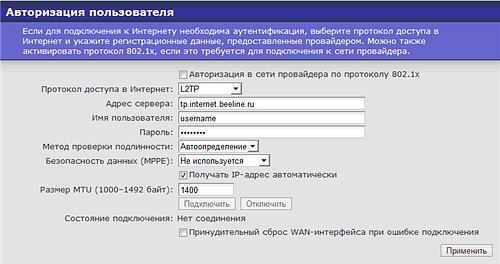

Пример настроек для подключения к провайдеру Билайн по протоколу L2TP:
Нажмите Применить для сохранения настроек.
Настройка интернет-центра для подключения к Интернету с использованием статического (постоянного) внешнего IP-адреса

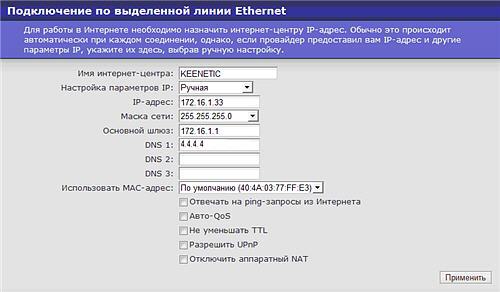

Зайдите в меню Интернет > Подключение для настройки параметров подключения к Интернету.
- В поле Настройка параметров IP выберите пункт Ручная и введите IP-адрес, Маску сети, Основной шлюз и адреса DNS-серверов, которые вам предоставил провайдер в соответствующие поля.
- В случае если в сети провайдера существует фильтрация по MAC-адресам (провайдер требует определенный MAC-адрес для предоставления возможности подключения к Интернету), то в поле Использовать MAC-адрес выберите С компьютера, в появившемся поле MAC-адрес компьютера выберите IP-адрес компьютера в локальной сети, чей MAC-адрес предполагается использовать. Также вы можете выбрать Введенный и вручную указать MAC-адрес сетевого адаптера вашего компьютера, чтобы на порту WAN заменить MAC-адрес интернет-центра (используется по умолчанию) указанным MAC-адресом адаптера.
В поле DNS нужно указать IP-адрес публичного сервера DNS.
Нажмите Применить для сохранения настроек.
Настройка в интернет-центре статических маршрутов
Указать список статических маршрутов (данный список предоставляется провайдером) можно в меню Интернет > Маршруты.
Установите флажок Использовать статические маршруты и нажмите Применить.
- В поле IP-адрес введите IP-адрес конечного получателя. Маршрутизация всегда выполняется на основе номера сети.
- В поле Маска сети выберите маску подсети IP. Если нужно определить маршрут к одиночному узлу, в поле маски подсети используйте маску подсети 255.255.255.255, чтобы номер сети и адрес узла были одинаковыми.
- В поле Шлюз введите IP-адрес шлюза.
Нажмите Добавить для добавления статического маршрута.
