Включение удаленного компьютера при помощи Android-приложения через туннельное подключение к VPN-серверу Keenetic

Как настроить интернет-центр, чтобы можно было удаленно из Интернета через туннельное подключение к VPN-серверу включать компьютер домашней сети с мобильного устройства при помощи Android-приложения?

В этой статье подробно рассмотрим пример включения удаленного компьютера через сеть Интернет. Для компьютера должны выполняться требования, описанные в статье «Работа Wake on LAN через интернет-центр» — на сетевом интерфейсе и в настройках BIOS компьютера должны быть включены необходимые настройки.

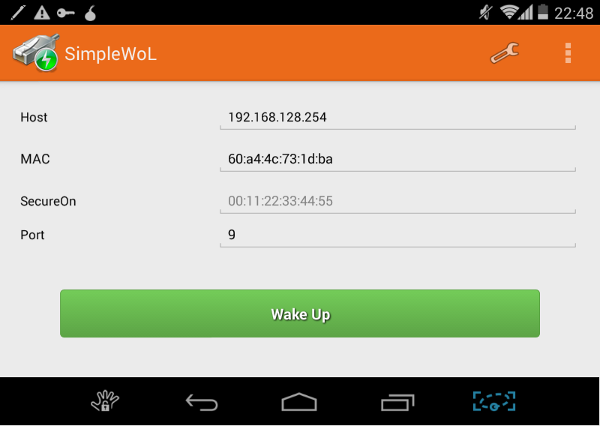

Сначала установим на мобильное устройство под управлением ОС Android программу для отправки специального Magiс-пакета SimpleWoL, простой интерфейс которой позволяет указать широковещательный адрес в сети, MAC-адрес компьютера, который требуется включить, опциональный ключ SecureOn (для сетевых адаптеров, которые поддерживают данную функцию) и порт для передачи пакета (в нашем примере его номер не играет роли).

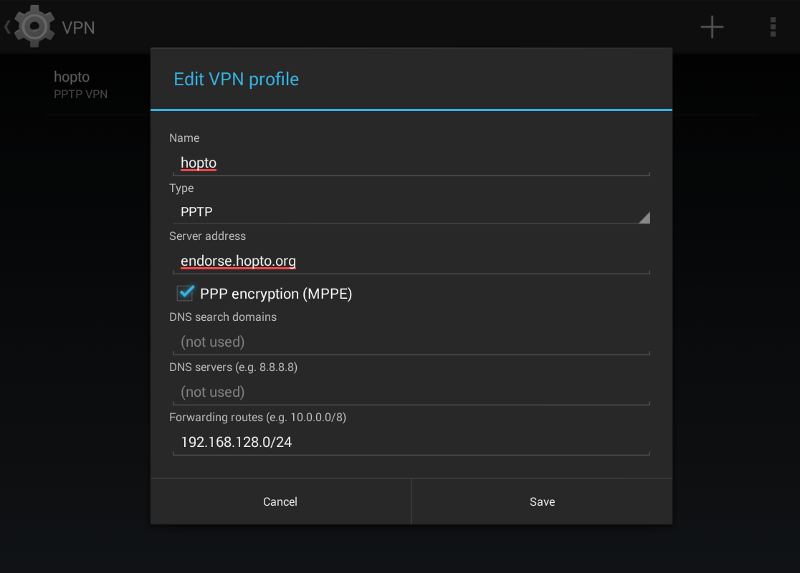

Чтобы подключить Android-устройство к серверу VPN, настроенному на роутере Keenetic, в меню VPN его настроек нужно создать профиль соединения. Следует указать тип PPTP, адрес сервера (это может быть адрес полученный у провайдера или указанное в настройках Keenetic доменное имя от оператора службы динамического DNS).

Внимание! Указанная в поле Forwarding routes подсеть Домашнего интерфейса отключает также и маршрутизацию всего трафика Android через PPTP-туннель.

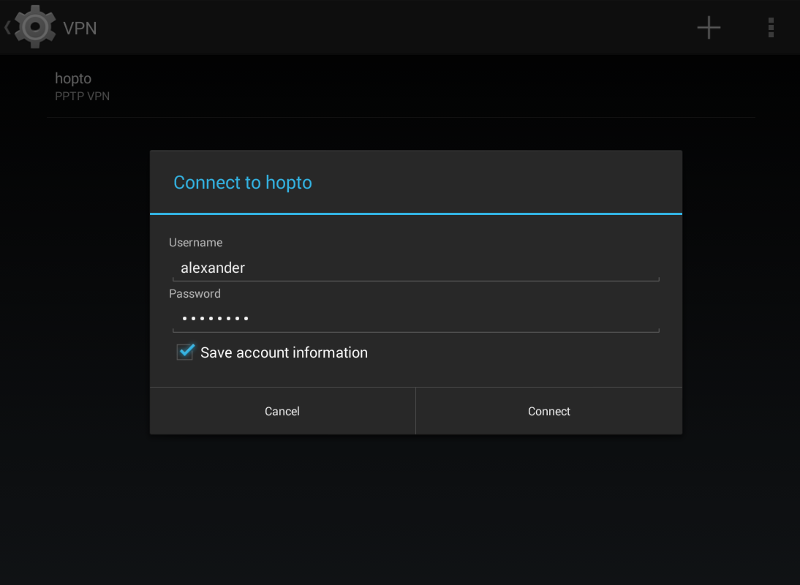

Далее, выполним подключение к PPTP-серверу роутера Keenetic с заранее настроенными именем пользователя и паролем. Для получения дополнительной информации обратитесь к статье «Реализация сервера PPTP».

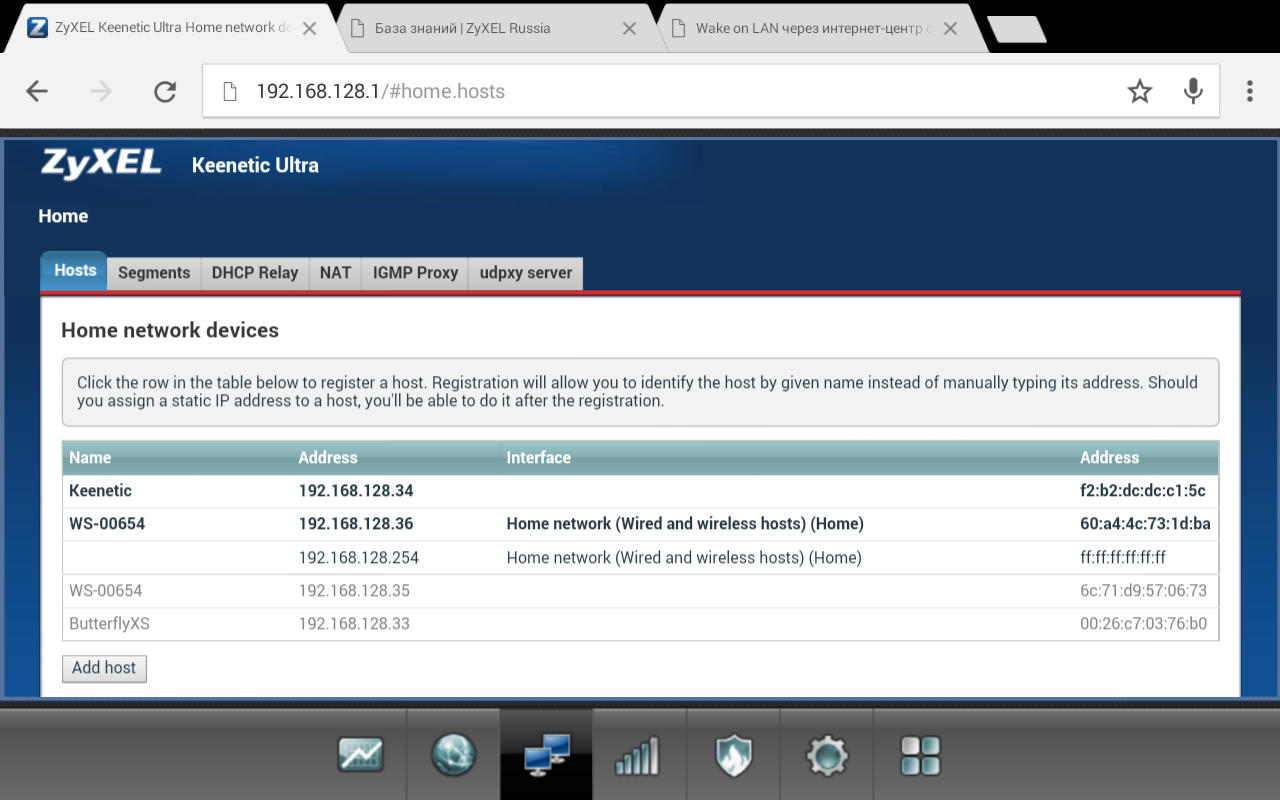

После подключения, откроем веб-конфигуратор Keenetic в браузере по его адресу в домашней сети. В разделе Системный монитор - Система на схеме портов коммутатора должно быть видно подключение кабеля Ethernet от сетевой карты компьютера, а в разделе Домашняя сеть - Устройства должен отображаться IP-адрес, используемый для широковещательной рассылки (в нашем примере это 192.168.128.254).

Если такой записи нет, создадим ее через интерфейс командной строки (CLI) роутера, т.е. через telnet-подключение (в нашем примере нужно подключиться по IP-адресу 192.168.128.1:23).

Подключившись к CLI мы выполним команды:

(config)> ip arp 192.168.128.254 ff:ff:ff:ff:ff:ff

(config)> system configuration save

Итак, для успешного пробуждения компьютера требуется:

Настройка BIOS и сетевого интерфейса
Подключение компьютера кабелем Ethernet к интернет-центру
ARP-запись для широковещательного адреса ff:ff:ff:ff:ff:ff в конфигурации интернет-центра
Программа для отправки magic-пакета
Подключение к VPN-серверу на интернет-центре
Компьютер в нужном состоянии (в спящем режиме) с известным MAC-адресом

Выполнения этих условий достаточно для успешного включения компьютера в удаленной сети.

Виктор
03/07/2018 21:04

В продолжении этой статьи, а как можно разбудить компьютер без программы для отправки magic-пакета ?
желательно, чтобы при подключении через VPN роутер сам отправлял magic-пакет на нужный IP ?
заранее спасибо за ответ

0

Постоянная ссылка
Petr Pavlov
04/07/2018 09:24

Начиная с версии NDMS 2.08 Keenetic может сам отправлять magic-пакет. Подробнее об этом можно прочитать по следующей ссылке:
https://help.keenetic.com/hc/ru/articles/115002761329

0

Постоянная ссылка
