Пример объединения сетей двух интернет-центров, соединив их выделенным кабелем Ethernet

Рассмотрим схему, в которой два интернет-центра Keenetic расположены территориально в разных точках, но в пределах одного здания. Между этими точками проложен выделенный кабель Ethernet (витая пара длиной до 100 метров и с коннекторами RJ-45 на концах). Каждый из интернет-центров обслуживает свою локальную сеть, обеспечивая подключение к Интернету через своего провайдера. Нужно организовать доступ между локальными сетями этих роутеров, используя проложенную витую пару (т.е. объединить сети не через Интернет).


Для этого на обоих интернет-центрах должен быть свободный Ethernet-порт, в который будет подключен кабель выделенной линии. Перед подключением кабеля, нужно будет выполнить настройки.

1. Необходимо, чтобы адреса локальных сетей были разные. На одном из роутеров, назовем его Keenetic Б, адрес домашней сети останется по умолчанию (предустановленный IP-адрес домашнего сегмента на интернет-центрах Keenetic 192.168.1.1 с маской 255.255.255.0). А локальную сеть другого роутера, обозначим его как Keenetic А, перенастроим. Назначим ему IP-адрес из другой подсети, например 192.168.82.1.


2. Для работы маршрутизации в сеть 192.168.1.0/24 устройства Keenetic Б, на устройстве Keenetic A нужно указать шлюз. Эта настройка выполняется на странице "Маршрутизация".


В поле "Тип маршрута" нужно выбрать значение "Маршрут до сети", указать адрес сети назначения (сеть Keenetic Б) 192.168.1.0 и адрес шлюза 192.168.82.102 (мы далее установим его на интерфейсе Keenetic Б).

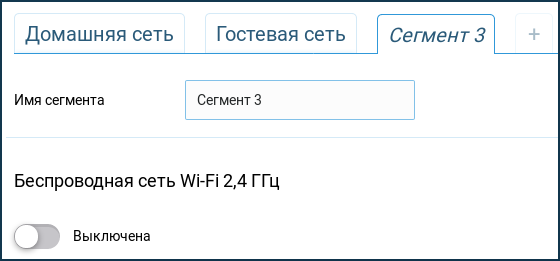

3. Теперь можно перейти к настройке Keenetic Б. На нем нужно добавить новый сегмент локальной сети, в порт которого будет подключен соединяющий кабель.


В настройках сегмента не нужно включать беспроводную сеть Wi-Fi.


Далее в настройках созданного сегмента нужно выделить один порт для подключения соединяющего кабеля. Выберите свободный порт и отметьте для него "Входит в сегмент" (в нашем примере это порт 4 встроенного коммутатора).


Адрес данного сегмента должен совпадать с адресом указанного ранее в настройках маршрутизации на Keenetic А шлюза. Отключите NAT и DHCP-сервер.


4. В конфигурации интернет-центра Keenetic по умолчанию предполагается изоляция локальных сегментов. Чтобы трафик мог проходить между сегментом "Домашняя сеть" и сегментом Keenetic А, на устройстве Keenetic Б потребуется добавить правила в межсетевой экран.

На странице "Межсетевой экран" нужно для интерфейса "Домашняя сеть" добавить правило следующего вида:


Это разрешающее правило, для прохождения IP-трафика к адресам сети Keenetic А (192.168.82.0/24).


Аналогичное правило нужно добавить на интерфейс сегмента, к которому подключается кабель от интернет-центра Keenetic А. Правило должно разрешать IP-трафик к адресам сегмента "Домашняя сеть" Keenetic Б (192.168.1.0/24).

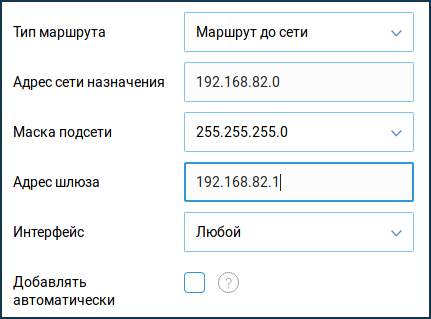

5. Чтобы схема могла работать, остается на Keenetic Б указать шлюз в сети интернет-центра Keenetic А. В нашем случае это адрес Keenetic А (192.168.82.1). Для этого на странице "Маршрутизация" добавьте статический маршрут.


После чего соединительный кабель нужно подключить к Keenetic А в любой из портов локального коммутатора, а на Keenetic Б обязательно в порт, указанный в настройке выделенного сегмента.
