Рассмотрим пример настройки выборочной маршрутизации через резервное подключение Backup ISP, когда выход в Интернет осуществляется через локального основного интернет-провайдера Wireless ISP.
В нашем примере на роутере используются подключения Backup ISP и Wireless ISP, но у вас могут быть задействованы другие интерфейсы.
В данной статье покажем настройку маршрутизации трафика до узла ya.ru через резервное подключение.

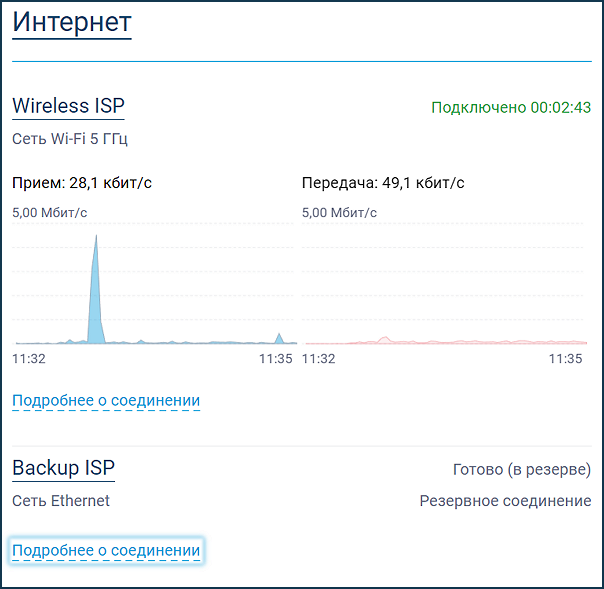

1. Проверяем, что резервное подключение Backup ISP активно и находится в статусе "Готово":
2. При помощи утилиты nslookup узнаем, какой адрес в Интернете резолвит доменное имя ya.ru:
C:\Users\User> nslookup ya.ru
Server: 192.168.15.1
Address: 192.168.22.1#53
Non-authoritative answer:
Name: ya.ru
Address: 5.255.255.242
NOTE: Важно! Адрес домена может меняться (в нашем примере это адрес 5.255.255.242). Если настройка, показанная в данной статье, не заработает, нужно повторно выполнить команду nslookup и проверить адрес доменного имени.
3. При помощи утилиты tracert (в ОС Windows) определяем маршрут следования IP-пакета от начального узла-клиента и до конечного узла-сервера.
Стандартная отправка ICMP-пакета до узла ya.ru (5.255.255.242) в tracert:
C:\Users\User> tracert ya.ru
Трассировка маршрута к ya.ru [5.255.255.242]
с максимальным числом прыжков 30:
1 <1 мс <1 мс <1 мс KEENETIC-1159 [192.168.15.1]
2 1 ms 1 ms 1 ms KEENETIC-1789 [192.168.133.1]
3 3 ms 3 ms 1 ms 10.77.140.1
4 2 ms 5 ms 4 ms 10.76.254.38
5 2 ms 2 ms 1 ms 10.76.255.159
6 3 ms 3 ms 26 ms 10.76.255.66
7 6 ms 2 ms 2 ms yandex.msk.piter-ix.net [185.0.12.87]
8 6 ms 8 ms 5 ms vla-32z3-ae2.yndx.net [93.158.172.23]
9 * * 343 ms 10.4.3.1
10 6 ms 5 ms 5 ms ya.ru [5.255.255.242]
Трассировка завершена.
По завершении трассировки видим, что маршрутизация IP-пакета проходит через серверы основного интернет-провайдера Wireless ISP (с 2 по 6 хопы) до узла ya.ru [5.255.255.242].

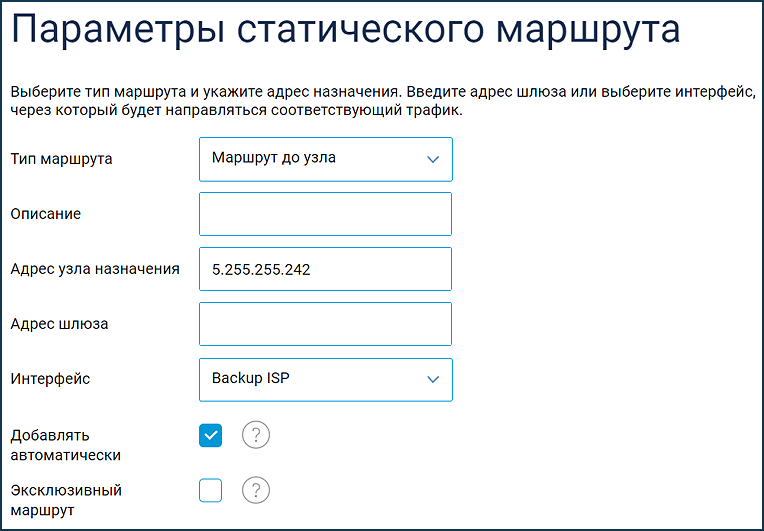

4. Создадим в настройках роутера статический маршрут до IP-адреса 5.255.255.242 домена ya.ru:
В параметрах статического маршрута выбираем:
— Тип маршрута: "Маршрут до узла";
— Адрес узла назначения: 5.255.255.242 (это адрес домена ya.ru);
— Интерфейс: название интерфейса, через который будет осуществляться маршрутизация (в нашем примере это Backup ISP).

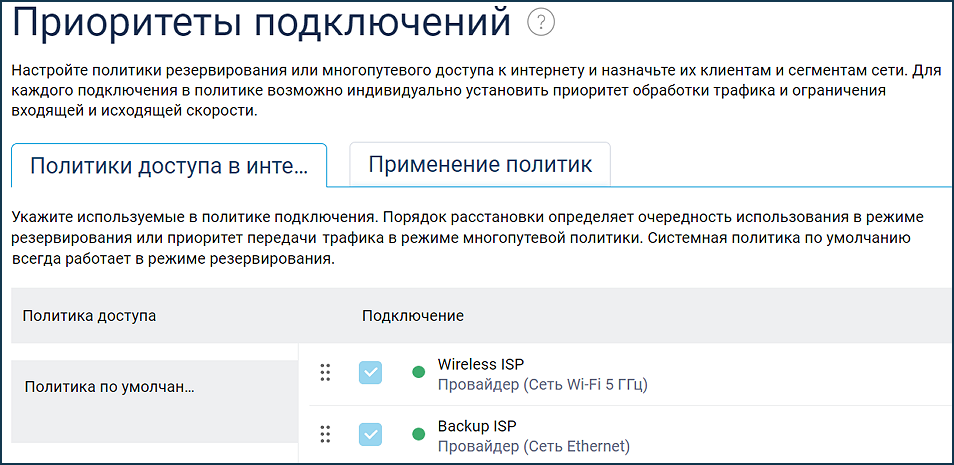

NOTE: Важно! Если настроены "Приоритеты подключений", интерфейсы основного интернет-провайдера и резервного подключения должны находиться в одной политике.
5. Проверяем маршрут следования IP-пакета от начального IP-адреса клиента и до конечного IP-адреса домена ya.ru:
C:\Users\User>tracert ya.ru
Трассировка маршрута к ya.ru [5.255.255.242]
с максимальным числом прыжков 30:
1 <1 мс <1 мс <1 мс KEENETIC-1159 [192.168.15.1]
2 1 ms <1 мс <1 мс KEENETIC-1639 [192.168.1.1]
3 46 ms * 21 ms 10.250.178.47
4 38 ms 22 ms 28 ms 10.250.178.42
5 * * * Превышен интервал ожидания для запроса.
6 32 ms 34 ms 44 ms 172.25.241.19
7 60 ms 47 ms 54 ms 10.241.5.254
8 56 ms 23 ms 40 ms 10.241.255.33
9 31 ms 49 ms 36 ms 10.241.255.26
10 44 ms 41 ms 33 ms 10.241.17.254
11 62 ms 29 ms 29 ms 172.25.242.32
12 52 ms 24 ms 27 ms 172.25.129.175
13 34 ms 48 ms 23 ms 185.211.156.250
14 25 ms 24 ms 38 ms BGP-YANDEX-AS13238-MSK-2-ix.megafon.ru [62.89.200.24]
15 40 ms 26 ms 33 ms vla-32z1-ae1.yndx.net [93.158.172.17]
16 * 59 ms 40 ms 10.4.1.1
17 52 ms 40 ms 31 ms ya.ru [5.255.255.242]
Трассировка завершена.
По завершении трассировки видим, что теперь маршрутизация IP-пакета уже проходит через резервное подключение Backup ISP (с 2 по 13 хопы) до узла ya.ru (5.255.255.242).
В цепочке хопов видим смену IP-адресов провайдера, которые отличаются от адресов в 3 пункте статьи.
