Интернет-центры Keenetic Hero 4G+ (KN-2311), Skipper 4G (KN-2910), Explorer 4G (KN-4910), Runner 4G (KN-2211/2212) и модели предыдущего поколения Hero 4G (KN-2310), Runner 4G (KN-2210) имеют на корпусе разъёмы для подключения внешних широкополосных LTE/4G-антенн сотовой сети (для работы встроенного LTE/4G/3G-модема). В комплекте прилагаются две съемные LTE-антенны (получить по ним дополнительную информацию вы можете в статье "Характеристики сменных комплектных LTE-антенн в Hero 4G+, Skipper 4G, Explorer 4G и Runner 4G").
Для работы на большом удалении от базовых станций вместо прилагаемых комнатных LTE-антенн предусмотрена установка опциональной уличной MIMO-антенны (с двумя проводами) или SISO-антенны (с одним проводом). Антенны приобретаются отдельно. Приобрести широкополосную (многодиапазонную) направленную панельную MIMO-антенну можно в нашем официальном интернет-магазине:
Мы рекомендуем использовать следующие внешние антенны с Hero 4G(+), Skipper 4G, Explorer 4G и Runner 4G:
TIP: Рекомендации по выбору уличных антенн:
— Если известна частота подключения к базовой станции, то имеет смысл использовать узкополосную антенну. Сигналы других частот не будут ухудшать качество сигнала.
— Если нет информации о частоте подключения к базовой станции, тогда рекомендуется подключать широкополосную антенну.
— Уточняйте у производителей уличных антенн параметры подключения и монтажа: коэффициент усиления антенны, длину кабеля, кронштейны крепления.
— В интернет-центрах Keenetic внутренний тракт от встроенного модема до разъёма SMA имеет волновое сопротивление 50 Ом. Рекомендуется подключать внешнюю антенну и кабельную сборку с таким же волновым сопротивлением.
На корпусе интернет-центров Keenetic Hero 4G+ (KN-2311), Skipper (KN-2910), Explorer 4G (KN-4910), Runner 4G (KN-2211/2212) и моделей предыдущего поколения Hero 4G (KN-2310), Runner 4G (KN-2210) используется разъём SMA с гнездовой частью (Female/Мама) и поэтому подключаемая внешняя антенна должна быть оборудована разъёмом SMA со штыревой частью (Male/Папа):
Дополнительную информацию по разъёмам SMA вы найдете в статье "Как определить тип антенного разъёма (SMA/RP-SMA)?".
При подключении SISO-антенны используйте следующий разъём на корпусе:
В веб-интерфейсе интернет-центра выведено отображение параметров каждой антенны.
В интернет-центрах Keenetic Runner 4G (KN-2211/2212), Skipper 4G (KN-2910), Explorer 4G (KN-4910) и Hero 4G+ (KN-2311) параметры антенн можно посмотреть на странице "Mobile".
В моделях предыдущего поколения Hero 4G (KN-2310) и Runner 4G (KN-2210) аналогичную информацию можно найти на странице "Модем 4G/3G".
Подробную информацию вы найдете в инструкции "Отображение параметров антенн в Hero 4G+, Skipper 4G, Explorer 4G и Runner 4G".
TIP: Справка: На некоторых уличных абонентских антеннах SISO и MIMO (другими словами это две SISO-антенны в одном корпусе) есть подписи на кабельных разъёмах c обозначением направления поляризации.
Исторически операторы устанавливают базовые станции в городах с MIMO-антеннами X-поляризации (кросс-поляризация под углом +45/-45 градусов), а для внегородской застройки могут быть использованы станции с вертикальной поляризацией.
Вертикальная поляризация показала лучшую эффективность распространения радиосигнала при обходе препятствий, чем горизонтальная поляризация.
В случае если антенна на базовой станции с вертикальной поляризацией, тогда установка абонентской MIMO-антенны в положение линейной (вертикальная и горизонтальная) поляризации может дать более качественный сигнал. В этом случае следует разъём на MIMO-антенне с вертикальной поляризацией подключить к роутеру Keenetic в разъём для подключения SISO-антенны (разъём Tx/Rx), а с горизонтальной поляризацией в другой разъём (разъём Rx).

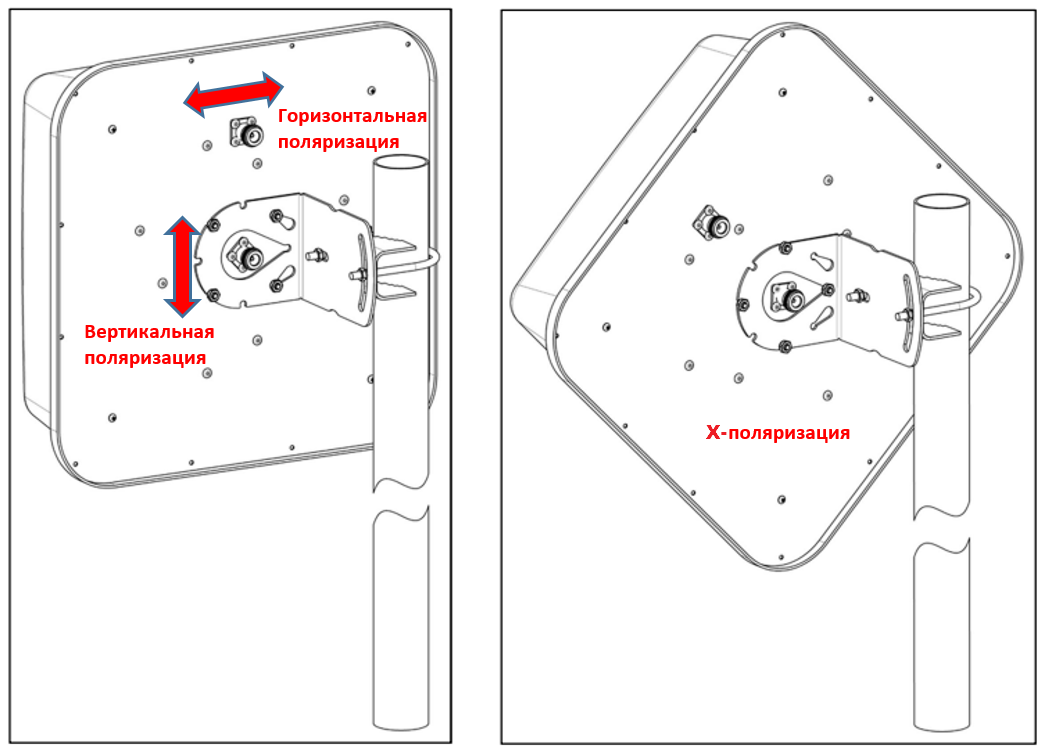

Как правило конструкция уличных MIMO-антенн допускает монтаж как с линейной (рисунок слева), так и X-поляризацией (рисунок справа):
На приведённом выше примере указаны направления вертикальной и горизонтальной поляризации для антенн Крокс KAA15-700/2700 и KAA15-1700/2700.
Обычно производитель на корпусе MIMO-антенны обозначает разъёмы (входы) с указанием направления поляризации.
Примечание
В интерфейсе командной строки (CLI) интернет-центра есть команда сканирования соседних базовых станций и поворотом антенны можно попробовать подключиться к ним.
Команда show interface cells покажет список базовых станций мобильных сетей.
Синтаксис команды:
(show)> interface <name> cells
<name> — полное имя интерфейса или псевдоним; список доступных интерфейсов можно увидеть с помощью команды interface [Tab]. Встроенный 4G/3G-модем в моделях Hero 4G (KN-2310) и Runner 4G (KN-2210) по умолчанию имеет имя интерфейса UsbQmi0.
Пример вывода результатов работы команды:
(show)> interface UsbQmi0 cells
cells:
phy-id: 6f
rssi: -64
cells:
phy-id: 66
rssi: -76
Для модели Hero 4G+ (KN-2311) команда interface UsbQmi0 cells не работает и следует использовать interface UsbLte0 tty send AT+QENG="neighbourcell" OK 8
