С версии KeeneticOS 3.7 реализована аппаратная TDR-диагностика Ethernet-кабелей. Функция работает на встроенном 8-портовом коммутаторе серии RTL8370 моделей Keenetic Ultra SE (KN-2510), Giant (KN-2610) и Peak (KN-2710) и на 5-портовом коммутаторе модели Ultra (KN-1811). Поддерживается диагностика на LAN-портах и не работает на WAN-порту (синий порт). Но если сконфигурировать LAN-порт в качестве WAN-порта, тогда также будет поддерживаться диагностика на этом порту.
В модели Ultra (KN-1811) аппаратная TDR-диагностика работает только для высокоскоростного сетевого порта 2.5 Гбит/с.
TDR (Time Domain Reflectometr) — инструмент для выявления дефектов в кабельных линиях локационным (рефлектометрическим) методом. Тест TDR помогает выявить характер проблемы и ориентировочную длину в витых парах кабеля Ethernet.

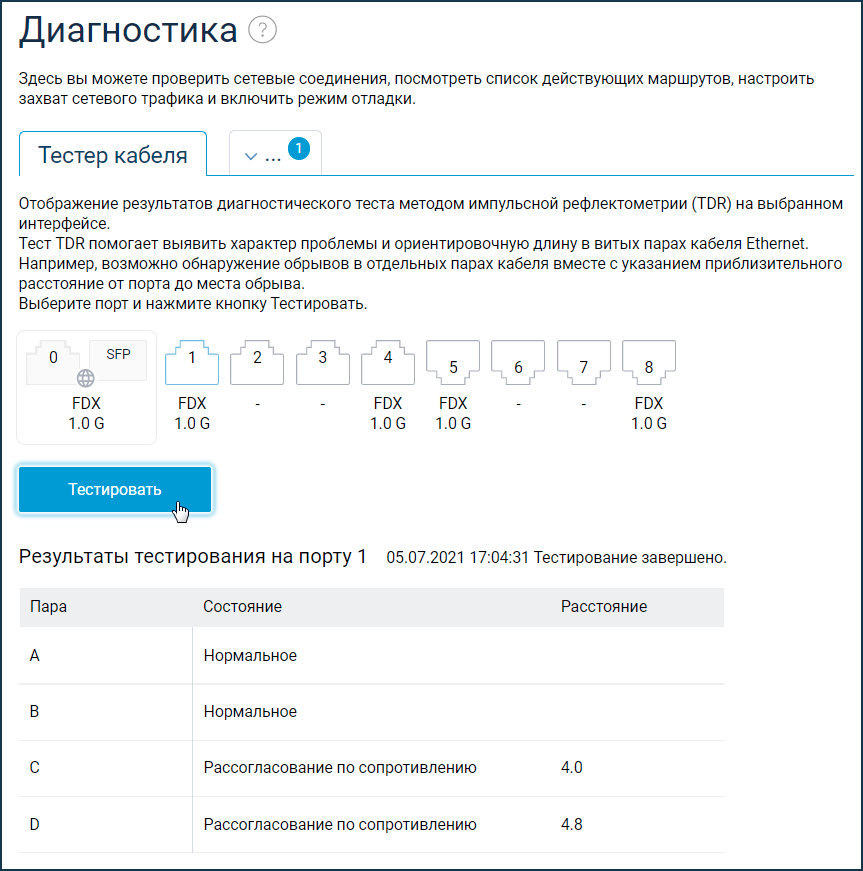

В веб-конфигураторе роутера перейдите в меню "Диагностика", на вкладке "Тестер кабеля" выберите порт и нажмите кнопку "Тестировать". Ниже отобразятся результаты диагностического теста методом импульсной рефлектометрии (TDR) на выбранном интерфейсе.
Статусы тестирования:
- Нормальное — Пара подключена и проблем не обнаружено;
- Не подключен — Отсутствие контакта с терминальным устройством. Это может означать неподключенный кабель; неисправный либо низкоскоростной порт на ответном устройстве; разрыв проводников пары;
- Замыкание — Проводники витой пары замкнуты накоротко;
- Рассогласование по сопротивлению — Возможные причины несоответствия импеданса: витая пара неправильно обжата (перепутаны проводники); проводники пары повреждены; неисправен разъем на конце кабеля;
- Нет сигнала — Другой конец пары подключен к порту с выключенным питанием. Как правило, такой результат означает что проблем в самой паре нет;
- Расстояние — Расстояние до неисправности в метрах. Если в паре не найдено проблем, это значение равно 0.
Обозначение витых пар A, B, C, D эквивалентно 1, 2, 3, 4:
NOTE: Важно! Обращаем ваше внимание на следующие моменты:
— Когда подключенное к роутеру оконечное устройство в активном состоянии (порт запитан и работает) и отображается состояние теста в статусе "Нормальное", тогда не будет определяться расстояние кабеля. Чтобы определить расстояние (длину кабеля), то в этом случае, например, нужно вытащить кабель из порта оконечного устройства, как бы сымитировав обрыв кабеля и снова запустить тест.
— Диагностика кабеля также поддерживается на агрегированных портах.
— При диагностике одного порта, на остальных не прерывается связь с оконечными устройствами.
