Приклади налаштування спільного доступу до Інтернету та IPTV, коли для однієї з послуг використовується тегований трафік (VLAN)

Як вірно налаштувати інтернет-центр серії Keenetic для спільного доступу до Інтернету та IPTV, коли одночасно використовується нетегований та тегований трафік (VLAN)?




Увага! Стаття актуальна для інтернет-центрів серії Keenetic з версією NDMS 2.06 і вище.

Розглянемо 2 приклади:
1. Для доступу в Інтернет використовується звичайний нетегований трафік, а для сервісу цифрового телебачення IPTV використовується тегований трафік (VLAN);
2. (Зворотній приклад) Провайдер надає Інтернет через VLAN (тегований трафік), а для IPTV використовується нетегований трафік.

Приклад 1. Припустимо, провайдер надає Інтернет звичайним нетегованим трафіком, але при цьому також надає сервіс, наприклад IPTV, за певним VLAN (тегований трафік), наприклад 50.

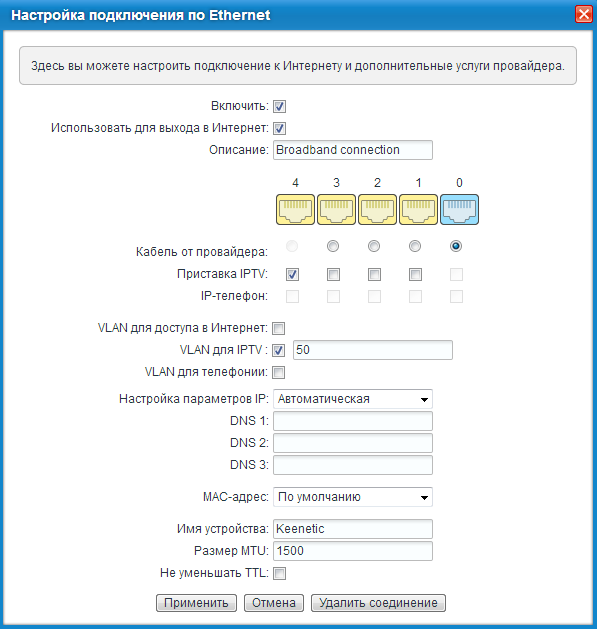

Для IPTV потрібно вказати номер VLAN (в нашому випадку 50) на інтерфейсі, який використовується для підключення до Інтернету. Поставте галочку в полі VLAN для IPTV і в додатковому полі впишіть потрібний номер VLAN, який використовується провайдером для надання послуги IPTV.

- Якщо для перегляду цифрового телебачення буде використовуватися приставка IPTV, для неї потрібно виділити ТБ-порт. Для цього в полі Приставка IPTV необхідно поставити галочку на обраному роз'ємі (наприклад, 4), галочку в Передавати теги VLAN ID ставити для нього не потрібно.

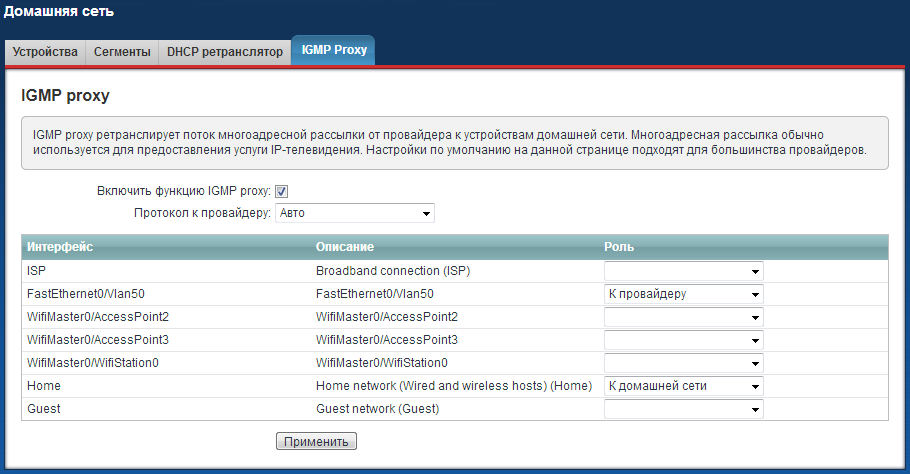

- Якщо для перегляду IPTV буде використовуватися комп'ютер в домашній мережі, потрібно зробити налаштування IGMP-проксі за статтею: «Налаштування інтернет-центру для перегляду цифрового телебачення (IPTV)» (пункт 3). Роль До провайдеру буде для інтерфейсу IPTV (Vlan50), а роль До домашньої мережі - для інтерфейсу Home.



Приклад 2. Розглянемо зворотній приклад, коли провайдер надає Інтернет через VLAN з тегом (VLAN ID 100), а IPTV нетегованим трафіком.

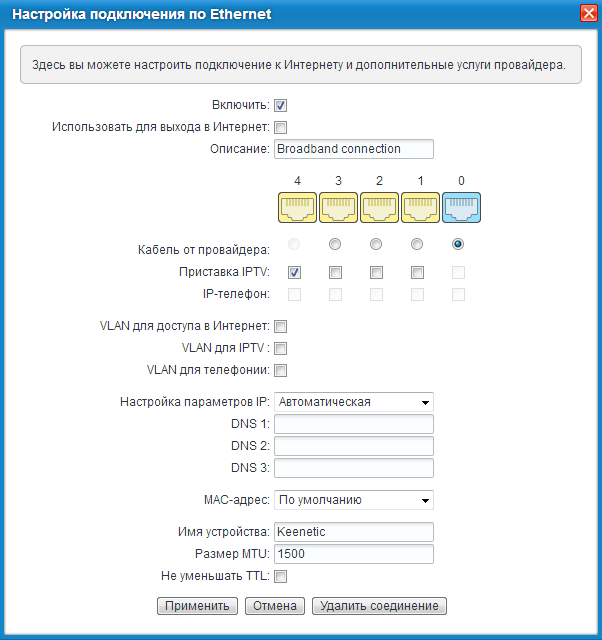

Потрібно зайти в налаштування інтерфейсу, через який здійснюється доступ в Інтернет, прибрати галочку в полі Використовувати для виходу в Інтернет, в полі Приставка IPTV вказати порт, до якого буде підключена ТБ-приставка, і натиснути кнопку Застосувати.

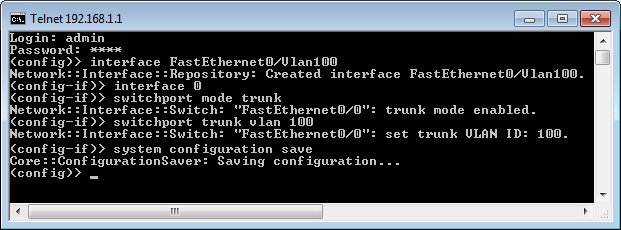

Потім підключитися до інтерфейсу командного рядка (CLI) інтернет-центру і виконати наступні команди:

interface FastEthernet0/Vlan100
interface 0
switchport mode trunk
switchport trunk vlan 100
system configuration save

При використанні інтернет-центру з вбудованим гігабітним комутатором, назва інтерфейсу буде GigabitEthernet0 / VlanX.


Знову встановіть з'єднання з веб-інтерфейсом інтернет-центру. Відкрийте нове, щойно створене підключення в меню Інтернет на вкладинці IPoE (в нашому прикладі це FastEthernet0 / Vlan100).

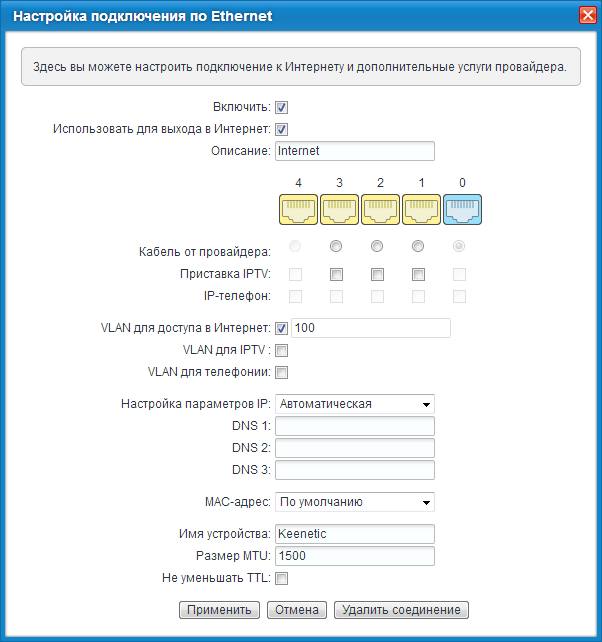

Поставте галочки в полях Увімкнути та Використовувати для виходу в Інтернет. В полі Опис впишіть назву інтерфейсу. В полі Налаштування параметрів IP вкажіть значення Автоматичне, якщо інтернет-провайдер автоматично призначає IP-адресу для доступу в Інтернет, або вкажіть значення Ручне, якщо Ви використовуєте постійну (статичну) IP-адресу, надану провайдером.
Натисніть кнопку Застосувати для збереження налаштувань.



Якщо для перегляду IPTV буде використовуватися приставка IPTV, підключіть її до порту, який був визначений раніше (в нашому прикладі порт 4).

- Якщо для перегляду IPTV буде використовуватися комп'ютер в домашній мережі, потрібно зробити налаштування IGMP-проксі за статтею: «Налаштування інтернет-центру для перегляду цифрового телебачення (IPTV)» (пункт 3). Роль До провайдера буде для інтерфейсу Broadband connection ISP (в нашому прикладі це інтерфейс для роботи цифрового ТБ), а роль До домашньої мережі - для інтерфейсу Home.




KB-5200
