Припустимо, що дві локальні підмережі об'єднані між собою за допомогою IPSec-з'єднання.
До одного з інтернет-центрів підключаються мобільні клієнти за допомогою PPTP або IPSec Virtual IP.
Потрібно цим клієнтам надати доступ в віддалену підмережу за IPSec-з'єднанням.
Наведемо приклад, керуючись статтєю про об'єднання двох локальних підмереж через IPSec, налаштування будуть мати такий вигляд:
Налаштування Keenetic #1

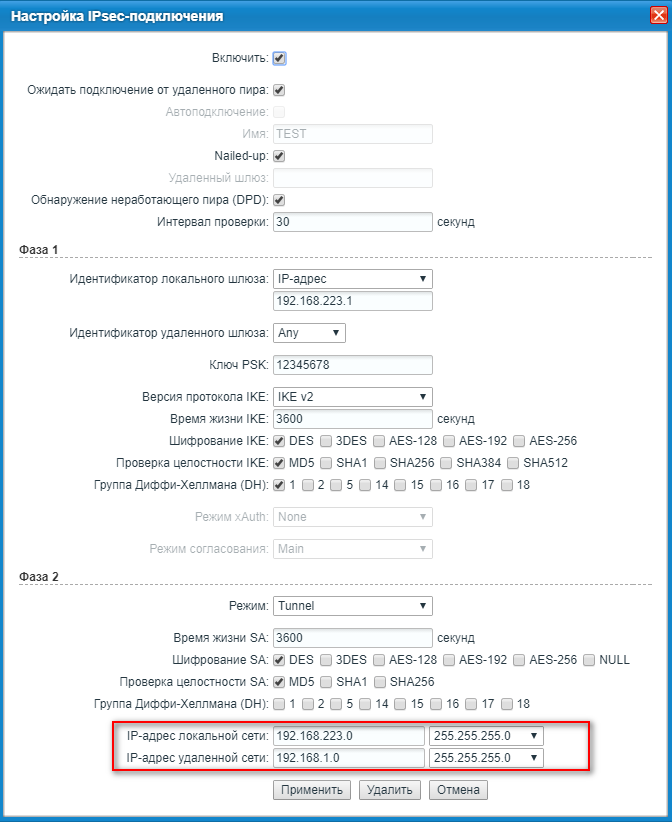

Налаштування Keenetic #2
У налаштуваннях інтернет-центрів Keenetic немає можливості прописувати статичні маршрути в IPSec-підключення, вся маршрутизація відбувається на основі політик, які прописані в IP-адресу локальної та віддаленої підмережі в налаштуваннях IPSec. Відповідно, щоб трафік від мобільних клієнтів зміг відправляти в тунель до віддаленої мережі, необхідно, щоб IP-адреси мобільних клієнтів, отримані при підключенні, потрапляли в чинні політики налаштуваннь в IPSec.
Тобто повинна бути можливість описати у вигляді однієї підмережі і локальну мережу Keenetic, до якого підключаються мобільні клієнти, і IP-адреси мобільних клієнтів. Об'єднати їх в одну підмережу можна за допомогою маски, наприклад 192.168.0.0/22. Чинна мережа містить в собі всі хости в діапазон 192.168.0.0 - 192.168.3.255.
Таким чином, щоб отримати доступ мобільних клієнтів до віддаленої підмережі необхідно клієнтам роздавати IP-адреси із зазначеного діапазону, наприклад 192.168.2.0/24 - для PPTP і 192.168.3.0/24 - для Virtual IP.
Увага! Зазначений діапазон не повинен перетинатися з віддаленої підмережею за IPSec. У нашому прикладі 192.168.0.0/22 і 192.168.223.0/24 не перетинаються.

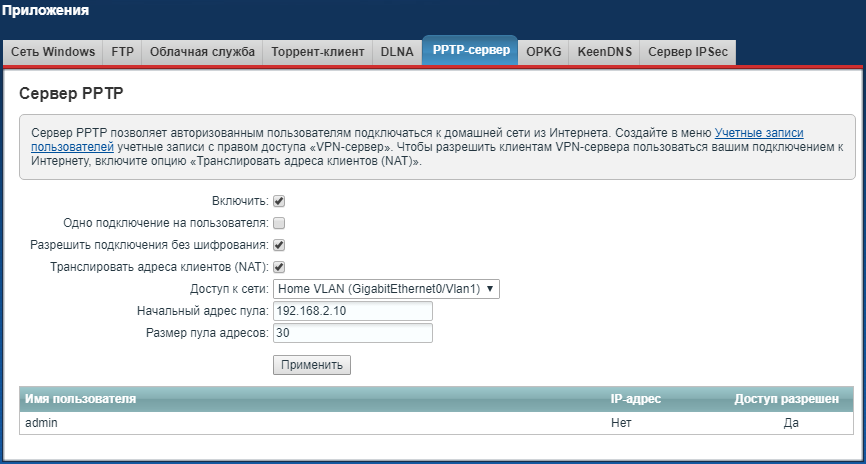

Налаштування PPTP-сервера матимуть вигляд:

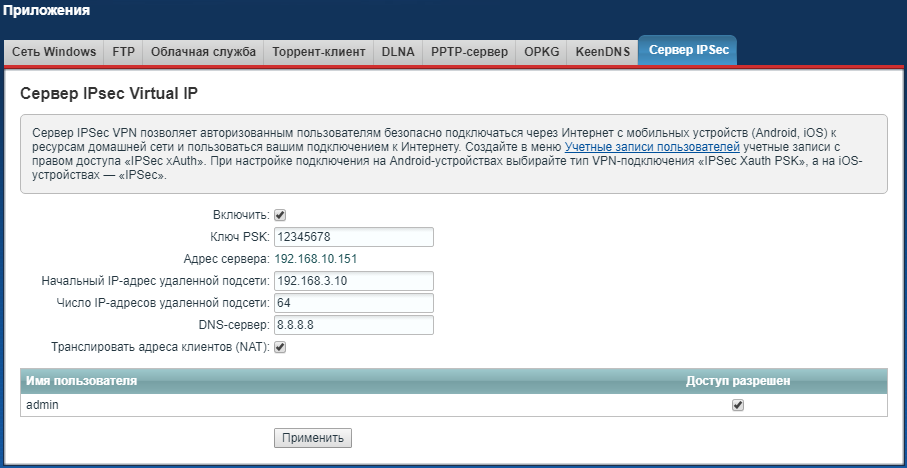

Налаштування серверу IPSec Virtual IP будут будуть мати вигляд:
Відповідно необхідно буде змінити налаштування підключення IPSec.

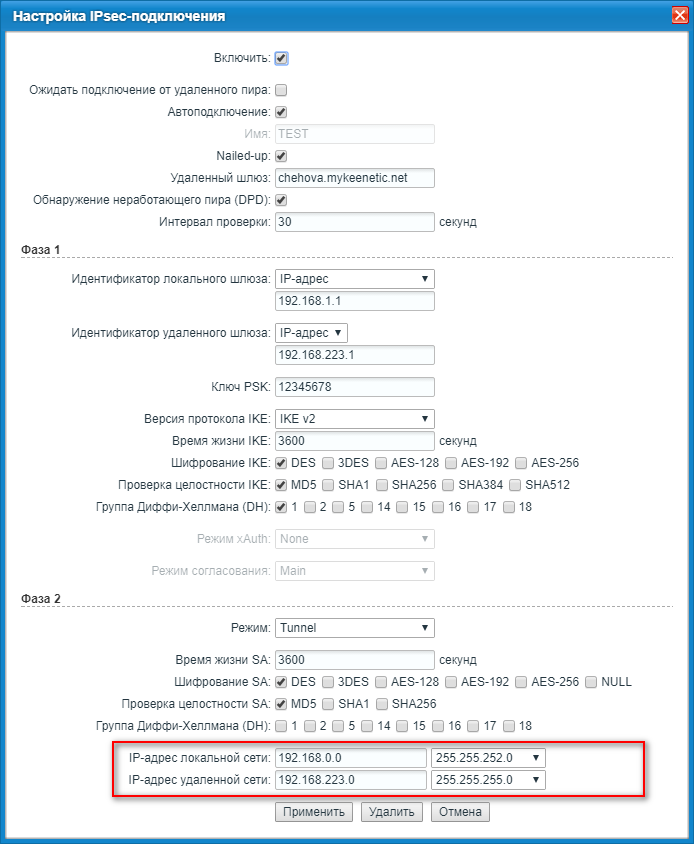

Налаштування Keenetic #1

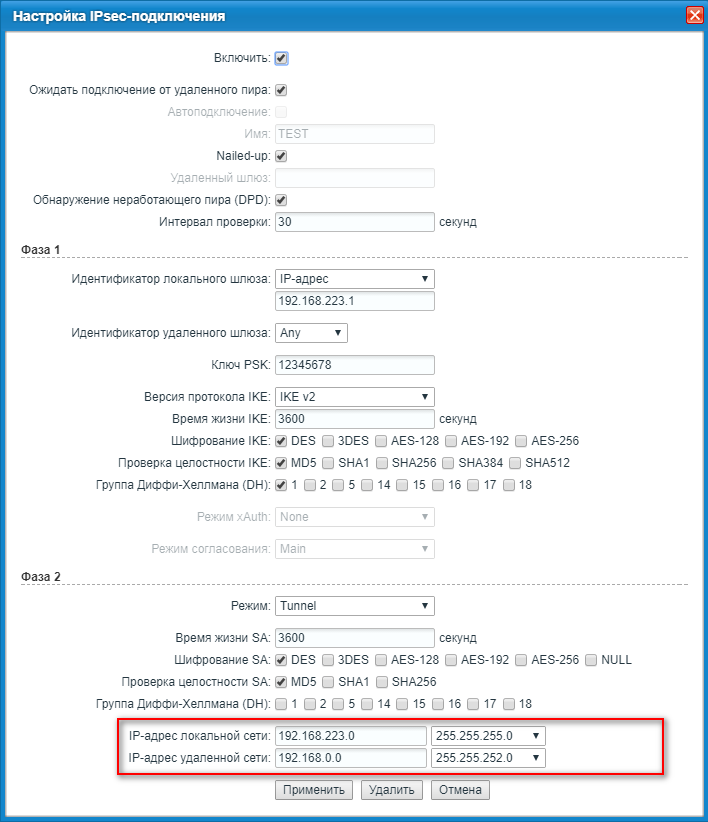

Налаштування Keenetic #2
Після цього підключені мобільні клієнти зможуть звертатися до підмережі 192.168.223.0/24
Увага! На мобільних клієнтах повинен бути прописаний маршрут до підмережі 192.168.223.0/24 через підключення до Keenetic або повинен здійснюватися повний вихід в Інтернет через чинне підключення.
