Налаштування тунелю IPSec VPN між інтернет-центром і комп'ютером з ОС Mac OS

Оновлено
Підписатися

Яким чином налаштувати тунель IPSec VPN між інтернет-центром і комп'ютером з операційною системою Mac OS?

Можливість встановлювати тунелі IPSec VPN реалізована в мікропрограмі NDMS, починаючи з версії V2.06. На момент написання статті чинна можливість реалізована для Keenetic Giga III, Keenetic Ultra II, Keenetic II, Keenetic Lite III, Keenetic 4G III, Keenetic Start II, Keenetic Air і Keenetic Extra II.
Завдяки наявності цієї функції існує можливість, відповідно до найсуворіших вимог до безпеки, встановити з будь-якої точки Інтернету захищене підключення до віддаленої офісної або домашньої мережі.

Припустимо, що у Вас встановлено зазначений вище роутер з доступом в Інтернет (с публичною, "білою" IP-адресою) та є необхідність організувати доступ до локальної мережі з віддаленого комп'ютера під керуванням операційної системи Mac OS.
Для вирішення цього завдання необхідно виконати наступні дії:

1. В інтернет-центрі повинен бути встановлений компонент прошивки IPSec VPN.

Спочатку необхідно перевірити, що в інтернет-центрі встановлено спеціальний компонент прошивки IPsec VPN (клієнт/сервер IPSec VPN для створення захищенних IP-з'єднань). Перевірити наявність компонента можна через вбудований веб-конфігуратор пристрою в меню Система > Оновлення. Компонент IPsec VPN знаходиться в розділі  Applications (додатки). Переконайтеся, що біля цього компонента встановлена галочка.

Якщо галочка відсутня, встановіть її і натисніть кнопку Оновити, яка знаходиться в нижній частині вікна. Запускається процес оновлення компонентів прошивки в пристрої. Додаткову інформацію щодо оновлення компонентів, ви можете знайти в статті: «Встановлення компонентів та оновлення операційної системи інтернет-центра через веб-інтерфейс».

2. Після встановлення необхідного компонента в меню інтернет-центру Безпека з'явиться вкладинка IPsec VPN.

3. У розділі IPsec-підключення натисніть кнопку Додати. Після чого відкриється вікно з налаштуваннями IPSec-тунеля.

4.Вікно налаштувань поділене на три сегменти - основні налаштуання, Фаза 1 і Фаза 2.
В основних налаштуваннях слід встановити:
  • Галочку в полі Чекати на підключення від віддаленого піру (так як ініціатором підключення у нас буде пристрій з Mac OS);
  • Ім'я (будь-яке на вибір, в нашому випадку зазначимо MAC);
  • Галочку Вчепитися (чинне налаштування буде підтримувати роботу тунелю коли немає передачі трафіку, і відновлювати його при розриві);
  • Галочку Виявлення непрацюючого піра (DPD) і залишаємо Інтервал перевірки за замовчуванням. Ця функція перевіряє працездатність тунелю, посилаючи Hello-пакети, на які віддалена сторона повинна надіслати відповідь.

5. Увага! Налаштування розділів Фаза 1 і Фаза 2 повинні обов'язково збігатися з відповідними налаштуваннями фаз на віддаленій стороні тунелю, тобто на пристрої з Mac OS.
В Фаза 1 втановіть наступні значення:
  • Ідентифікатор локального шлюзу (в нашому прикладі FQDN keenetic.ua);
  • Ключ PSK (в нашому прикладі використовується ключ 12345678);
  • Інші налаштування залиште без змін.

6. Налаштування Фаза 2 будуть виглядати наступним чином:
  • IP-адреса локальної мережі: 192.168.222.0 255.255.255.0 (локальна підмережа за інтернет-центром Keenetic);
  • IP-адреса віддаленої мережі: 192.168.1.36 255.255.255.255 (IP-адреса пристрою с Mac OS у віддаленій мережі; якщо пристрій виходить в Інтернет безпосередньо без роутера, потрібно вказувати IP-адресу, отриману від провайдера);
  • Інші налаштування залиште за замовчуванням.

Натисніть кнопку Застосувати для збереження налаштувань.

7. В меню Безпека > IPsec VPN поставьте галочку в полі Увімкнути та натисніть кнопку Застосувати.

8. Після зазначених вище налаштувань можна приступати до налаштування IPSec-підключення в Mac OS. Для цього встановіть і запустіть додаток IPSecuritas.

9. Зайдіть на вкладинку Connections > Edit Connections.

10. Натисніть кнопку + та введіть ім'я нового підключення(в нашому випадку вказано ім'я Keenetic).

11. На вкладинці General треба вказати наступні параметри:
  • Remote IPSec Device: зовнішня/публічна IP-адреса Keenetic (в нашому випадку 46.72.181.99);
  • Local Side > Endpoint Mode > Host > IP Address > IP-адреса пристрою з Mac OS (в нашому випадку 192.168.1.36);
  • Remode Side > Endpoint Mode > Network > Network Address > локальна підмережа за інтернет-центром Keenetic (в нашому випадку 192.168.222.0 з маскою 24).

12. На вкладинці Phase 1 вкажіть значення, що відповідають налаштуванням інтернет-центру Keenetiс.
  • Lifetime: 3600;
  • Інші значення за замовчуванням співпадають з нашими налаштуваннями.

13. На вкладинці Phase 2 також вкажіть відповідні параметри:
  • Lifetime: 3600;
  • PFS Group: None;
  • Encryption: DES;
  • Authentification: MD5.

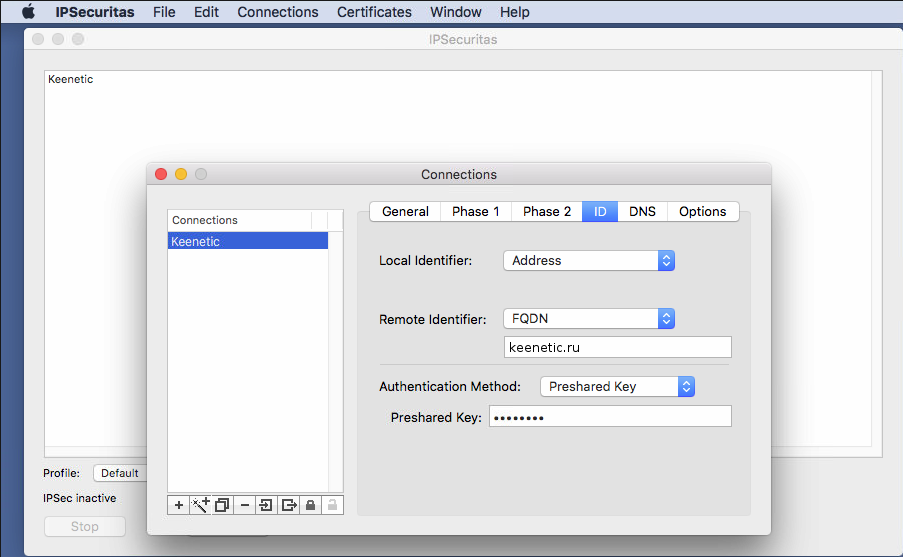

14. На вкладинці ID вкажіть:
  • Local Identifier: Address;
  • Remote Identifier: FQDN keenetic.ua;
  • Preshared Key: 12345678.

15. В інших вкладинках нічого не змінюйте і вийдіть з налаштувань, натиснувши червону кнопку в лівому верхньому кутку.
Виберіть в списку з'єднань Keenetic і натисніть кнопку Start.

16. При успішному підключенні індикатор навпроти назви з'єднання повинен буде засвітитися зеленим кольором.

У веб-конфігураторі інтернет-центру Keenetic в меню Сістемний монітор на вкладинці IPsec VPN з'єднання також повинно бути активним (зелений статус).

17. Після цього можна отримати доступ з пристрою з Mac OS в віддалену мережу за інтернет-центром Keenetic.

З боку локальної мережі за інтернет-центром Keenetic також повинен бути доступ до пристрою з Mac OS за його локальною адресою (в нашому випадку 192.168.1.36).

18. Щоб відімкнути тунель, виберіть його в списку з'єднань, натисніть Stop і закрийте додаток в меню IPSecuritas> Quit IPSecuritas.
