Як можна спільно використовувати ADSL-модем та інтернет-центр серії Keenetic?
Припустимо, що є підключення до мережі Інтернет за технологією ADSL. У чинній статті пропонуються два варіанти спільного використання ADSL-модему та інтернет-центру серії Keeentic.
Як правило, інтернет-провайдери, що надають доступ в Інтернет за технологією ADSL, використовують для авторизації користувачів протокол PPPoE (саме таке підключення ми і розглянемо в нашій статті).
Для початку слід визначити, в якому режимі працює ваш ADSL-модем. Він може бути налаштований в режимі моста (Bridge Mode) або в режимі маршрутизатора (Routing Mode). «Як можна визначити, в якому режимі працює ADSL-модем (в режимі моста або маршрутизатора)?»
У чинній статті ми припускаємо, що Ви знаєте, в якому режимі працює ваш ADSL-модем.

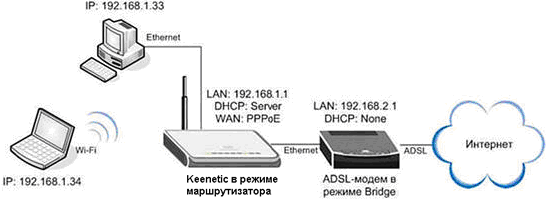

Варіант 1. ADSL-модем працює в режимі прозорого мосту (Bridge Mode), а інтернет-центр серії Keenetic буде працювати в режимі роутера (маршрутизатора).
Якщо Ви використовуєте доступ в Інтернет за технологією ADSL та на комп'ютері кожен раз запускаєте ярлик PPPoE-підключення (при цьому доступ в Інтернет може мати тільки один комп'ютер в домашній мережі, тому що Вам наданий тільки один обліковий запис), то з придбанням інтернет -центру серії Keenetic Ви зможете підключити до Інтернету всі пристрої домашньої мережі (комп'ютери, ноутбуки, планшети, смартфони, мережеві медіасервери і т.п.), використовуючи тільки один обліковий запис для PPPoE-підключення. В цьому випадку Keenetic буде виступати в ролі маршрутизатора (призначати пристроям домашньої мережі IP-адреси, забезпечувати безпеку вашої мережі, виконувати трансляцію IP-адрес і т.п.) і автоматично виконувати PPPoE-авторизацію в мережі провайдера. Таким чином, можна буде забути про постійний запуск ярлика PPPoE-підключення з операційної системи Windows.
У режимі моста ADSL-модем буде встановлювати з'єднання з провайдером за технологією ADSL та потім прозоро пропускати весь трафік через себе (тобто буде виступати в ролі перехідника з ADSL на Ethernet).
Якщо Ви використовуєте ADSL-модем від компанії ZyXEL, опис налаштування модему в режимі мосту Ви знайдете в наступних статтях:
для ADSL-модему P660RT3 / P660RU3: «Налаштування P660RT3 / RU3 в режимі моста»
для ADSL-модемів P660RT2/P660RU2/P660HT2/P660HTW2/P660HT3/P660HN/P660HN Lite: «Налаштування ADSL-модему серії P660 версії 2 в режимі моста (Bridge)»
Тепер докладно розглянемо налаштування інтернет-центру Keenetic для роботи по виділеній лінії з використанням авторизації по протоколу PPPoE.
Увага! Перед налаштуванням необхідно переконатися, що IP-адреса на WAN-порту інтернет-центру Keenetic не належить попередньо встановленому діапазону домашньої мережі інтернет-центру 192.168.1.1 ~ 192.168.1.254. В іншому випадку потрібно змінити IP-адресу домашньої мережі Keenetic. Як це зробити, детально описано в статті: «Як можна визначити, в якому режимі працює ADSL-модем (в режимі моста або маршрутизатора)?»

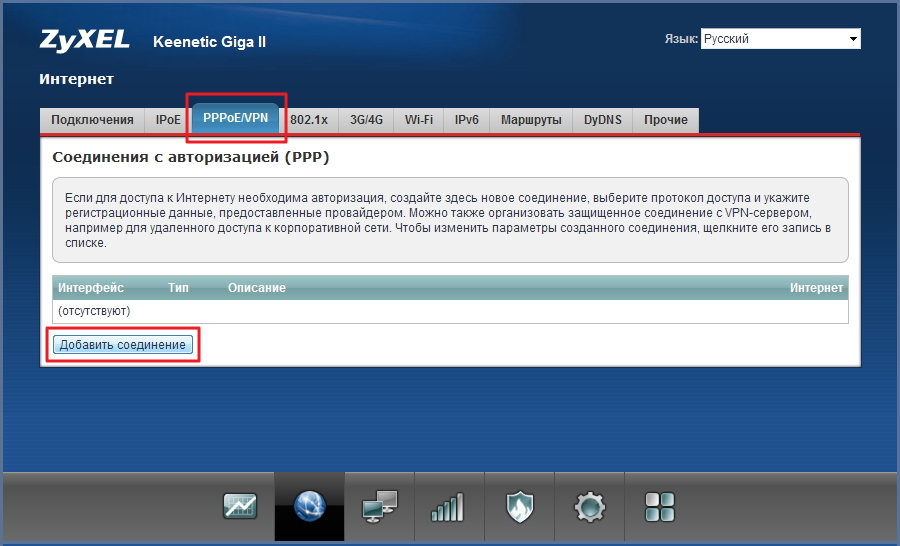

Налаштування інтернет-центру Keeentic слід проводити через вбудований веб-конфігуратор. Зайдіть в меню Інтернет> PPPoE / VPN і натисніть кнопку Додати з'єднання для налаштування параметрів підключення до Інтернету.
У вікні Налаштування з'єднання виконайте наступне:
- Переконайтеся, що встановлена галочка в полі Увімкнути для активізації створюваного підключення і в полі Використовувати для виходу в Інтернет.
- В полі Тип (протокол) вкажіть протокол підключення PPPoE.
- В полі Підключатися через вкажіть інтерфейс, через який Ви будете виходити в Інтернет (у нашому прикладі це інтерфейс Broadband connection (ISP)).
- Якщо провайдер надав IP-адресу або доменне ім'я PPPoE-сервера, впишіть його в поле Адреса сервера.
- В поля Ім'я користувача і Пароль введіть відповідно логін і пароль, надані провайдером для підключення до Інтернету.
- Поля Ім'я сервісу та Ім'я концентратора є необов'язковими, залиште їх порожніми, якщо ваш провайдер не надав додаткової інформації.
В полі Налаштування параметрів IP залиште значення Автоматичне, якщо IP-адресу для виходу в Інтернет Ви отримуєте від провайдера автоматично по DHCP. Якщо ж провайдер надав Вам статичну IP-адресу, то в полі Налаштування параметрів IP вкажіть значення Ручне і в полях, що з'явилися, IP-адреса, Маска підмережі, Основний шлюз вкажіть відповідно IP-адресу, маску підмережі та IP-адресу шлюзу.
Натисніть Застосувати, щоб зберегти налаштування.
Після виконання зазначених налаштувань потрібно з'єднати ADSL-модем та інтернет-центр Keenetic за допомогою Ethernet-кабелю. З'єднайте порт LAN на ADSL-модем з портом WAN на інтернет-центрі Keenetic.
У веб-інтерфейсі інтернет-центру Keenetic на сторінці Системний монітор в розділі Система> Чинне підключення до Інтернету в рядку Стан повинно з'явитися значення Доступ в Інтернет при успішному підключенні. На комп'ютерах, підключених до інтернет-центру Keenetic по LAN та по Wi-Fi, повинен з'явитися доступ в Інтернет.
Інтернет-центр серії Keenetic буде працювати в режимі маршрутизатора і автоматично встановлювати PPPoE-авторизацію (підключення до Інтернету).
Додаткову інформацію можна знайти в статті: «Самостійне налаштування Keenetic для підключення до Інтернету по Ethernet-кабелю»
Увага! У зазначеному варіанті налаштування з будь-якого комп'ютера домашньої мережі у Вас буде відсутній доступ до веб-конфігуратору ADSL-модему. Якщо Ви хочете отримати доступ до його веб-конфігуратору, необхідно виконати налаштування, зазначені в Примітці до чинної статті. Ця установка не є обов'язковою!

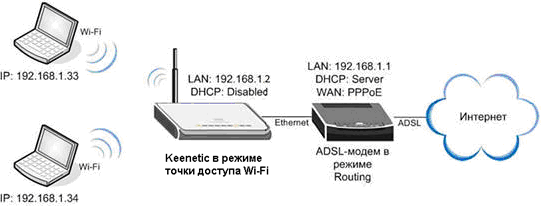

Варіант 2. ADSL-модем працює в режимі маршрутизатора (Routing Mode), а інтернет-центр Keenetic буде працювати в режимі звичайної бездротової точки доступу Wi-Fi.
Якщо Ви використовуєте для доступу в Інтернет ADSL-модем, але на ньому відсутня точка доступу Wi-Fi, а Ви хотіли б створити власну бездротову мережу або якщо Вам необхідно розширити зону прийому Wi-Fi, то за допомогою інтернет-центру серії Keenetic можна вирішити ці задачі.
В режимі маршрутизатора ADSL-модем сам буде повністю встановлювати ADSL-підключення з провайдером (буде автоматично здійснювати PPPoE-авторизацію), а інтернет-центр Keenetic потрібно підключити за допомогою Ethernet-кабелю до ADSL-модему і налаштувати режим звичайної бездротової точки доступу. В цьому режимі Keentic буде працювати в якості бездротового мосту між комутатором і точкою доступу, тобто всі Ethernet-порти вбудованого комутатора і бездротової точки доступу стають прозорими. При цьому IP-адреси комп'ютерів домашньої мережі (що підключені по Wi-Fi і по Ethernet) автоматично буде роздавати ADSL-модем (трансляція IP-адрес і маршрутизація також буде здійснюватися ADSL-модемом).
Для налаштування режиму маршрутизатора в ADSL-модемі зверніться до керівництва користувача цього пристрою, або в службу підтримки компанії виробника модему, або в службу підтримки інтернет-провайдера, який Вам надав модем.
Якщо Ви використовуєте ADSL-модем від компанії ZyXEL, опис налаштування модему в режимі маршрутизатора Ви знайдете в наступних статтях:
для ADSL-модему P660RT3 / P660RU3: «Налаштування P660RT3 / RU3 в режимі моста»
для ADSL-модемів P660RT2/P660RU2/P660HT2/P660HTW2/P660HT3/P660HN/P660HN Lite: «Налаштування ADSL-модему серії P660 версії 2 в режимі моста (Bridge)»

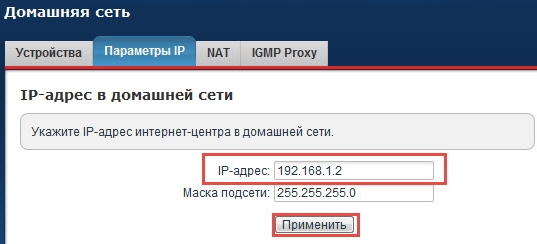

Для налаштування інтернет-центру серії Keenetic підключіться до його веб-конфігуратору. Рекомендуємо спочатку змінити IP-адресу інтернет-центру (за замовчуванням встановлено 192.168.1.1), щоб він не конфліктував з IP-адресою модему і призначити йому IP-адресу з підмережі ADSL-модему (в нашому прикладі з підмережі 192.168.1.x) . Це можна зробити в меню Домашня мережа> Параметри IP. Увага! При зміні IP-адреси інтернет-центру і натисканні на кнопку Застосувати Ви втратите підключення до його веб-конфігуратору. Для відновлення доступу до веб-конфігуратору в адресному рядку веб-браузера наберіть нову IP-адресу пристрою (в нашому прикладі це 192.168.1.2).
Далі налаштуйте безпеку бездротової мережі Wi-Fi: «Базові налаштування точки доступу Wi-Fi».
Потім зайдіть в меню Інтернет> Підключення та клацніть на інтерфейсі Broadband connection (ISP).
Відкриється вікно Налаштування підключення по Ethernet. В полі Використовувати роз'єм приберіть галочку з порту 0 (Інтернет) і натисніть кнопку Застосувати.
Зайдіть в меню Домашня мережа> Параметри IP і в розділі Сервер DHCP приберіть галочку з пункту Увімкнений, якщо IP-адреси для комп'ютерів вашої мережі роздає ADSL-модем (на ньому повинен бути увімкнений сервер DHCP) або якщо Ви плануєте призначити їх вручну, використовуючи статичні IP-адреси. Потім натисніть кнопку Застосувати.
Рекомендуємо перезавантажити інтернет-центр. Для цього треба зайти в меню Система> Перезавантаження і натисніть кнопку Перезавантажити.
Додаткову інформацію можна знайти в статті: «Інтернет-центр в режімі звічайної бездротової точки доступу»
Після налаштування режиму бездротової точки доступу потрібно з'єднати ADSL-модем та інтернет-центр Keenetic за допомогою Ethernet-кабелю. З'єднайте порт LAN на ADSL-модем з портом WAN на інтернет-центрі Keenetic. На комп'ютерах, підключених до інтернет-центру Keenetic по Wi-Fi, повинен з'явитися доступ в Інтернет. Інтернет-центр працюватиме в режимі 5-портового некерованого Ethernet-комутатора з бездротовою точкою доступу Wi-Fi та USB-концентратором. Таким чином, комп'ютери, підключені до інтернет-центру Keenetic по кабелю Ethernet, також матимуть доступ в Інтернет.
Увага! У режимі бездротової точки доступу Wi-Fi можна використовувати різні USB-додатки, доступні для інтернет-центрів Keenetic (мережеве використання USB-накопичувачів, FTP-сервер з доступом з Інтернету, BitTorrent-клієнт Transmission, мережевий друк на сумісному USB-принтері, оновлення компонентів інтернет-центру). Додаткову інформацію Ви знайдете в статті: «Робота вбудованого торрент-клієнта Transmission, коли інтернет-центри 1-го покоління Keenetic і Keenetic Giga працюють в режимі звичайної бездротової точки доступу Wi-Fi»
Примітка до Варіанту 1.
Увага! Зазначені в цій примітці налаштування потрібні тільки для надання доступу до ADSL-модему і не є обов'язковими!
Якщо Ви хочете отримати доступ до веб-конфігуратору ADSL-модему з будь-якого комп'ютера локальної мережі, необхідно налаштувати такі параметри.
Потрібно поміняти IP-адресу WAN-порту інтернет-центру Keenetic та IP-адреса LAN-порту ADSL-модему.
Нові IP-адреси повинні належати одній мережі, але при цьому відрізнятися від локальної підмережі. У нашому прикладі IP-адреси комп'ютерів локальної підмережі знаходяться в діапазоні 192.168.1.x, тому на WAN-порту інтернет-центру Keenetic і LAN-порту ADSL-модему встановимо IP-адреси в діапазоні 192.168.2.x. В цьому випадку LAN IP-адресу інтернет-центру Keenetic міняти не потрібно.
Зайдіть в меню Інтернет> З'єднання> Налаштування параметрів IP та встановіть значення Ручне. Потім в полях IP-адреса, Маска підмережі пропишіть відповідно IP-адресу і маску мережі з підмережі ADSL-модему (наприклад, вкажіть IP-адресу 192.168.2.10 і маску мережі 255.255.255.0). В полі Основний шлюз вкажіть IP-адресу ADSL-модему (в нашому прикладі вказано IP-адресу 192.168.2.1).
Ще раз нагадуємо, що LAN IP-адреса модему і WAN IP-адреса інтернет-центру Keenetic повинні знаходитися в одній підмережі.
Натисніть кнопку Застосувати для збереження налаштувань.
Увага! Після виконання цього налаштування з комп'ютера локальної мережі можна буде отримати доступ до керування ADSL-модемом за IP-адресою 192.168.2.1, але при цьому підключення до Інтернету буде відсутнє!
Зазначені в цій примітці налаштування потрібні тільки для надання доступу до ADSL-модему і не є обов'язковими!
