Як підключити USB-принтер до інтернет-центру Keenetic першого покоління з мікропрограмою NDMS V1 для використання мережевого друку?
У чиній статті наведена інструкція з підключення USB-принтера до інтернет-центру Keenetic першого покоління (в білому корпусі з мікропрограмою NDMS V1).
Увага! Інструкція з підключення USB-принтера до інтернет-центру серії Keenetic другого покоління (в чорному корпусі з мікропрограмою NDMS V2) наведена в статті: «Підключення USB-принтера до інтернет-центру
Інтернет-центр Keenetic обладнаний багатофункціональним хост-контролером USB, за допомогою якого можна підключити USB-принтер і організувати мережевий друк на ньому. Можливий мережевий друк на сумісному USB-принтері, крім принтерів GDI.
Інтернет-центр Keenetic не працює з принтерами, які використовують мову опису сторінок GDI.
Список принтерів з USB-інтерфейсом, підтримуваних інтернет-центром Keenetic, можна знайти в статті: «Список підтримуваних принтерів»
Якщо після виконання зазначених нижче налаштувань ваш USB-принтер так і не запрацював, то ознайомтеся з рекомендаціями з розділу Примітка, який Ви знайдете в кінці цієї статті.

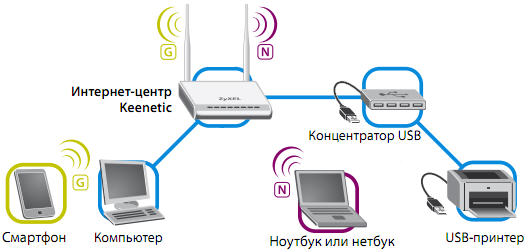

Принтер з інтерфейсом USB можна підключити безпосередньо до роз'єму "USB" інтернет-центру або через USB-концентратор.
Підключення USB-принтера до мережі

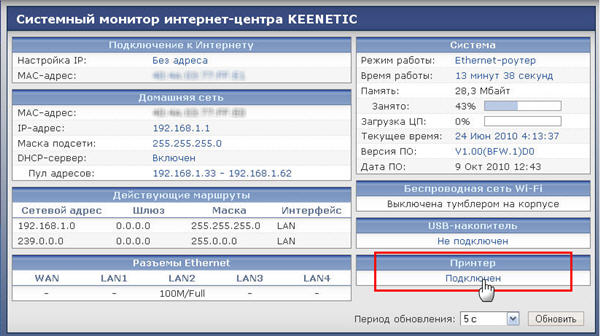

1. Підключіться до веб-конфігуратору інтернет-центру. У розділі Принтер натисніть на Підключений.

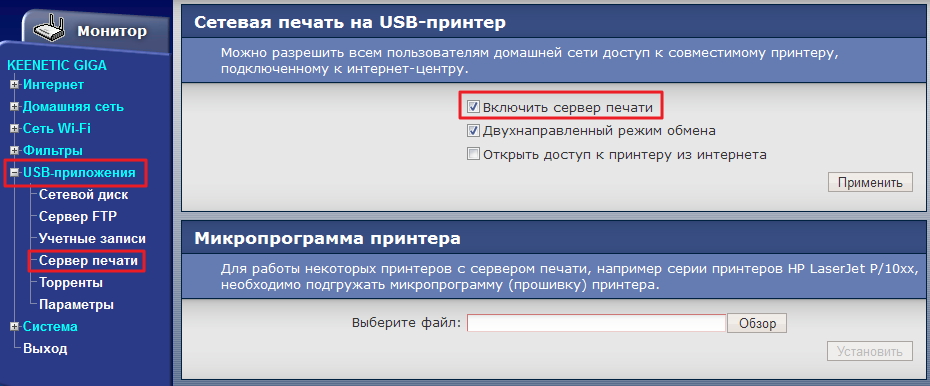

2. З'явиться екран налаштування сервера друку, в якому встановіть галочку в полі Увімкнути сервер друку. Натисніть Застосувати, щоб зберегти налаштування.
Якщо у Вас принтер використовує Host-Based-драйвер, на цьому ж екрані встановіть мікропрограму (прошивку) цього принтера.
Деякі готові прошивки приєднані до чинної статті (для принтерів HP серії LaserJet 1xxx це архів fw_dl_hp_laserjet_1xxx.zip, див. Файли * .dl).
Збережіть потрібну микропрограмму на комп'ютер і натисніть кнопку Огляд. Виберіть збережений на комп'ютері dl-файл і натисніть кнопку Встановити.
Для самостійної підготовки прошивки Ви можете скористатися приєднаної до цієї статті утилітою arm2hpdl.exe (чинна утиліта призначена лише для принтерів HP), яка перетворює файли * .img, що входять до складу драйверів вашого принтера, в файли * .dl.
Увага! У деяких випадках (наприклад, для принтера HP LaserJet 1018) рекомендується відключати Двоспрямований режим обміну.
На цьому налаштуваня інтернет-центру по підключенню USB-принтера завершене.
Потім приступаємо до налаштування USB-принтера в операційній системі Windows.
Варіант 1
У цьому прикладі використовується ОС Windows XP і принтер HP LaserJet 2200.

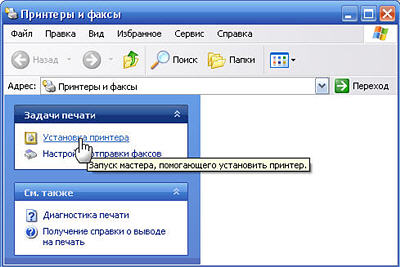

1. Зайдіть в теку Принтери і факси (в Windows 7 - Пристрої та принтери) натисніть Встановлення принтера для запуску майстра, який допомагає встановити принтер.

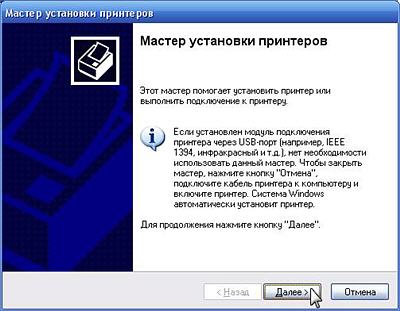

З'явиться вікно майстра встановлення принтерів. Натисніть кнопку Далі для продовження.

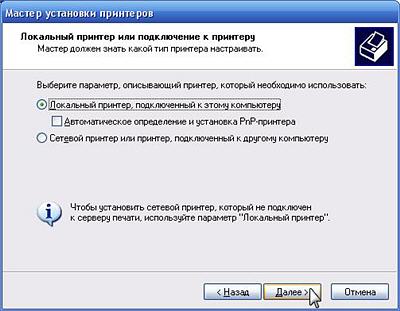

2. Вкажіть параметр Локальний принтер, підключений до цього комп'ютера. Зніміть галочку Автоматичне визначення та встановлення PnP-принтера.

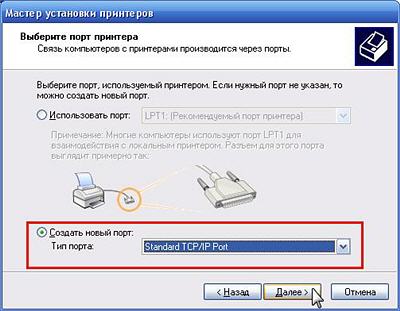

3. Вкажіть порт, який використовується принтером. Виберіть параметр Створити новий порт і в полі Тип порту встановіть Standard TCP / IP Port (Стандартний порт TCP / IP).

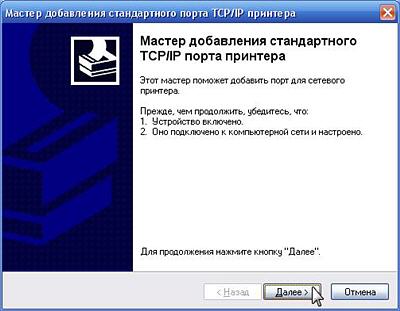

З'явиться вікно майстра додавання стандартного порту TCP / IP принтера. Для продовження роботи майстра натисніть Далі.

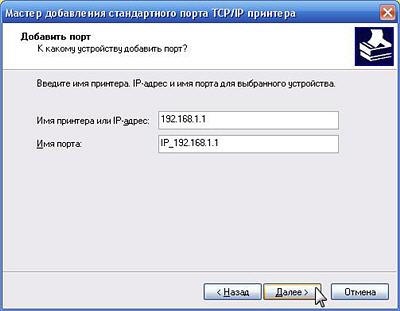

4. У наступному вікні в полі Ім'я принтера або IP-адреса вкажіть локальну IP-адреса інтернет-центру (за замовчуванням 192.168.1.1) і натисніть Далі.

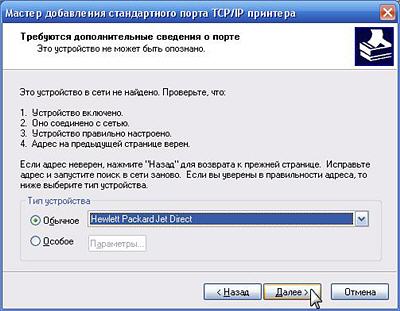

У наступному вікні потрібно вказати тип пристрою. У нашому прикладі використовується принтер HP LaserJet 2200, тому ми вказали параметр Hewlett Packard Jet Direct.
Якщо для вашого принтера немає відповідного типу, то можна вказати Generic Network Card (загальний мережевий, см. Варіант 2) або поставити тип Особливе (наприклад, для принтерів Samsung ML-1660 / ML-1665 / SCX-3205 слід вказувати тип Особливе, а параметри залишити за замовчуванням). Натисніть Далі для продовження.
Натисніть Далі для продовження.

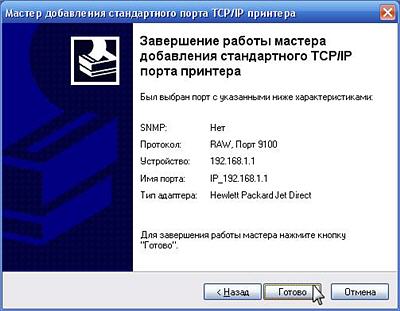

Для завершення роботи майстра додавання нового порту принтера натисніть кнопку Готово.

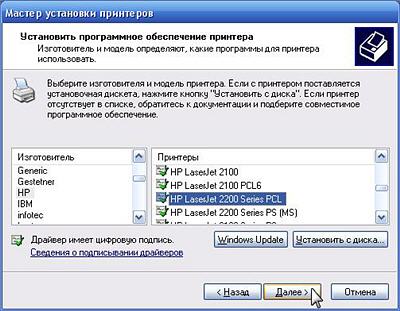

5. Далі з'явиться вікно майстра встановлення принтерів. Виберіть із запропонованого списку потрібного виробника і модель вашого принтера. Для продовження встановення драйвера принтера натисніть кнопку Далі.
Якщо ваш принтер відсутній у списку, натисніть кнопку Встановити з диска. Як правило, разом з принтером поставляється установча дискета або компакт-диск. Якщо у Вас такий інсталяційний диск є, то вставте його у відповідний дисковод.
Якщо ж, у Вас відсутній інсталяційний диск виробника пристрою, то драйвер для принтера можна завантажити з Інтернету (наприклад, з офіційного сайту компанії виробника). Скачайте драйвер, розпакуйте його в теку на жорсткий диск і потім вкажіть шлях до цього драйверу, натиснувши кнопку Огляд.
Якщо для встановлення вашого принтера немає окремого драйвера, а тільки інсталяційний додаток, то, як правило, драйвер можна отримати відкривши додаток архиватором, тому що такі додатки-інсталятори є архівами, що саморозпаковуються.

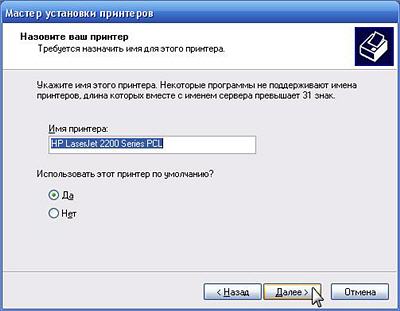

6. Вкажіть ім'я прінтера.
Натисніть Далі для продовження.
Не робіть принтер загальним для спільного використання з іншими користувачами мережі. Залиште за замовчанням значення Немає загального доступу до цього принтера.

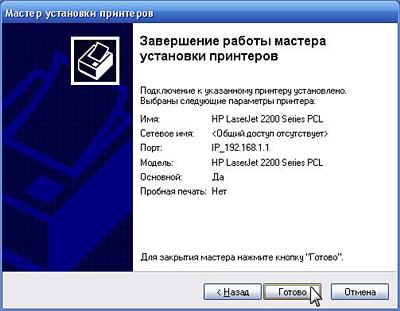

Потім натисніть кнопку Готово для завершення роботи майстра встановлення принтерів.

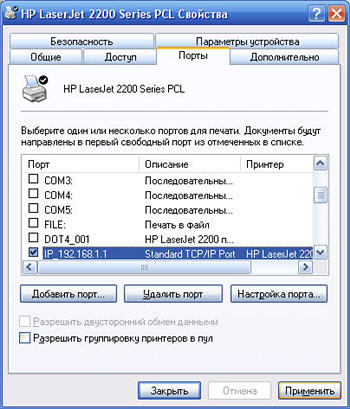

Переконайтеся, що в теці Принтери і факси був доданий принтер зі стандартним портом TCP / IP. Для перегляду додаткових параметрів порту натисніть кнопку Налаштування порту.
Увага! Переконайтеся, що брандмауер на комп'ютері (міжмережевий екран, файрвол, firewall) не блокує роботу принтера (звернення процесу спулера друку spoolserv.exe до порту 9100 інтернет-центру). Детальніше про це можна дізнатися, звернувшись до виробника використовуваного на вашому комп'ютері брандмауера.
Варіант 2
Можна спробувати підключити USB-принтер трохи інакше.
Видаліть вже встановлений принтер зі всіх комп'ютерів. Тепер на кожному комп'ютері встановіть його за пропонованою нижче інструкцією:
1. Налаштування інтернет-центру Keenetic

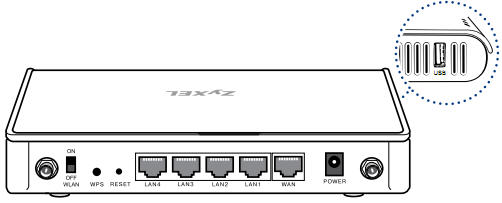

1a. Підключити принтер до роз'єму "USB" інтернет-центру
1б. Увімкнути вбудований сервер друку
2. Налаштування комп'ютера (в цьому прикладі використовується встановлення принтера в ОС Windows 7)

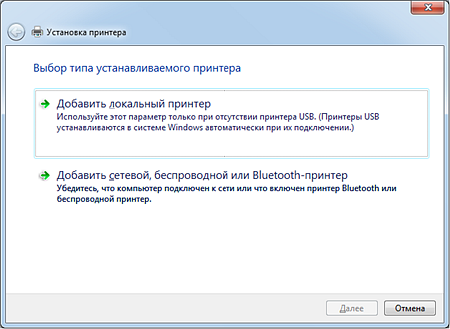

У вікні встановлення принтера вкажіть Додати локальний принтер і натисніть кнопку Далі для продовження.

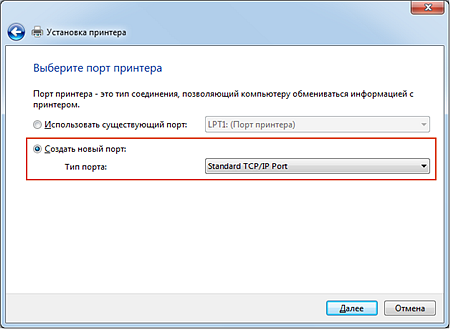

Потім виберіть Створити новий порт і вкажіть тип порту Standard TCP / IP Port.

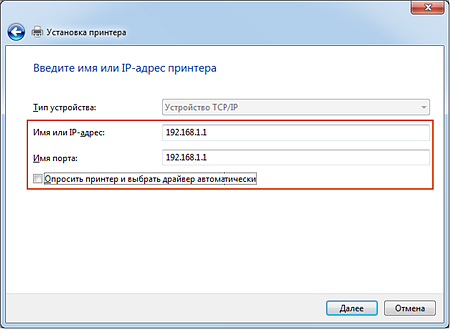

Далі в полі Ім'я або IP-адреса введіть IP-адресу інтернет-центру (за замовчуванням 192.168.1.1) і зніміть галочку автоматичного виявлення драйвера принтера.
Після натискання кнопки Далі система спробує визначити принтер, але не виявить його. Так і має бути.

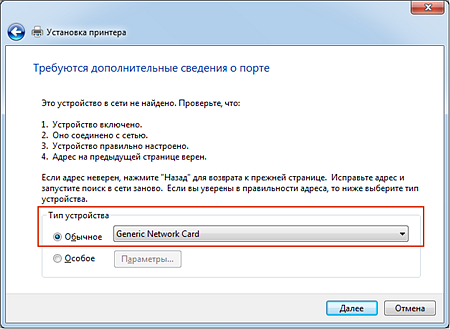

На наступному екрані просто натисніть кнопку Далі.

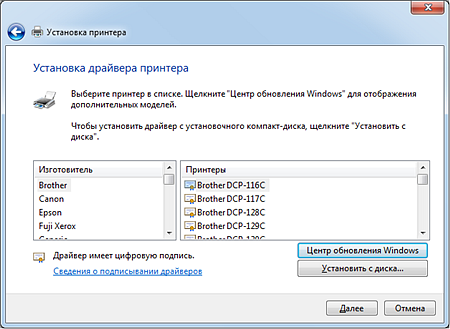

З'явиться екран встановлення драйвера.
Скачайте з Інтернету драйвер вашого принтера, розпакуйте його у теку на комп'ютері і потім вкажіть шлях до драйвера.

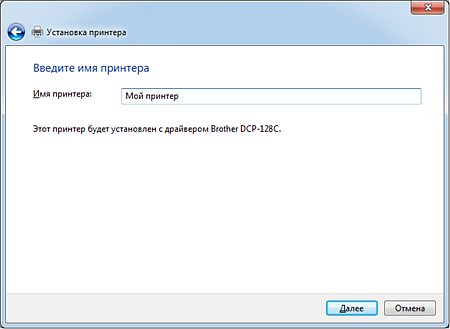

Вкажіть ім'я принтера та натисніть кнопку Далі для продовження.

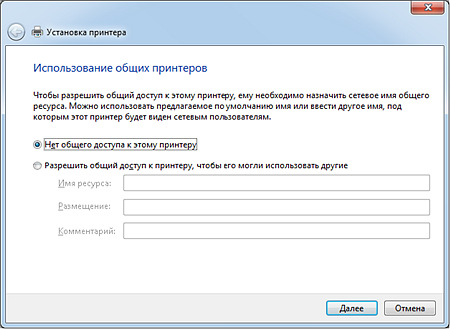

Не робіть принтер загальним для спільного використання з іншими користувачами мережі. Вкажіть Немає загального доступу до цього принтера.
На цьому підключення USB-принтера до інтернет-центру Keenetic завершено.
Примітка:
Якщо принтер так і не запрацював, то додатково необхідно виконати наведені нижче рекомендації:
Спробуйте виконати зазначені вище 2 варіанти налаштування USB-принтера в операційній системі Windows.
Вимкніть Двоспрямований режим обміну в налаштуваннях інтернет-центру. В меню
веб-конфігуратора USB-додатки> Сервер друку зніміть галочку в полі Двоспрямований режим обміну.
- Спробуйте встановити мікропрограму другого покоління NDMS версії V2, в якій робота USB-принтера реалізована іншим способом (через CIFS). Мікропрограму NDMS версії V2 для інтернет-центру Keenetic можна скачати в розділі Файли завантаження. Інформацію про підключення USB-принтера до інтернет-центру Keenetic з мікропрограмою V2 можна знайти в статті: «Підключення USB-принтера до інтернет-центру»
Деякі принтери, наприклад HP LaserJet P1xxx, підтримують функцію Smart Install. Для коректної роботи такого принтера з інтернет-центром Keenetic, цю функцію необхідно відключити.
Для цього:
а) Підключіть принтер до комп'ютера за допомогою USB-кабелю. Увімкніть принтер.
б) На диску або в дистрибутиві з драйверами є папка UTIL, в ній знайдіть утиліту SIUtility. Запустіть її.
в) Виконуйте інструкції на екрані, щоб відключити функцію Smart Install на принтері.
