Інформація щодо кріплення роутера на стіну

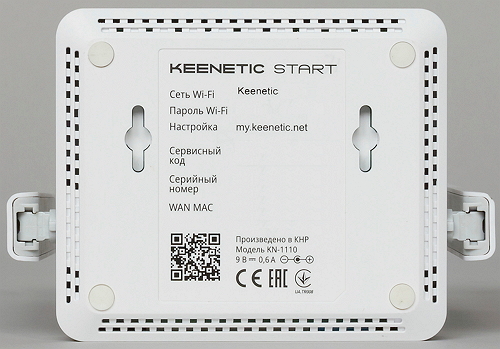

Для усіх моделей інтернет-центрів  Keenetic передбачена можливість кріплення на стіну. На звороті корпусу є два спеціальні отвори.

NOTE: Важливо! Елементи кріплення (саморізи/шурупи й дюбелі) в комплектацію інтернет-центрів Keenetic не входять. Винятком є моделі Orbiter Pro та Voyager Pro, в комплекті яких є 2 саморізи з двома дюбелями для бетонної стіни та гіпсокартону.


Відстань між отворами для дюбелів та характеристики саморізів:

Модель: Peak, Giant, Ultra, Ultra SE, Giga, Giga SE, Hero 4G Viva, Speedster, Duo, Extra, Air, City, DSL, Omni, Lite, Runner 4G 4G,
Start
Orbiter Pro, Voyager Pro
Відстань між отворами: 128 мм 67 мм 62 мм 82 мм
Діаметр шляпки: 6-8 мм 5-6 мм
Висота шляпки: до 1.5-2 мм
Різьба: 3-4 мм 3 мм
Довжина різьби: не меньше ніж 20 мм

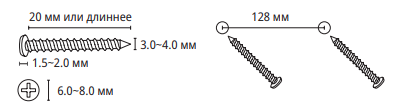

До прикладу для моделей у великому корпусі -  Keenetic Peak, Giant, Ultra, Ultra SE, Giga, Giga SE, Hero 4G:


Нижче приведені шаблони кріплення на стіну (у форматі pdf) для всіх актуальних моделей:

TIP: Примітка: Кріплення Orbiter Pro / Voyager Pro може бути виконане як до стіни, так і до стелі.

Інтернет-центри Orbiter Pro та Voyager Pro ви можете встановити на стіні, а також на монолітній або підвісній стелі.

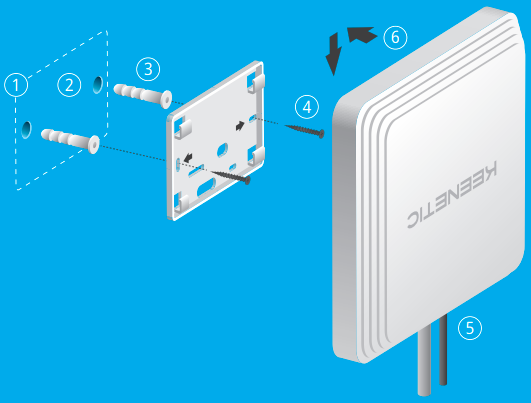

Для кріплення до монолітної стіни або стелі :
1. Прикладіть монтажну основу до місця встановлення.

2. Зробіть розмітку під кріплення. Просвердліть два отвори діаметром 6 мм по цій розмітці.

3. Вставте ребристі пластикові дюбелі в отвори або, у разі гіпсокартонної стіни, вкрутіть дюбелі із зовнішнім різьбленням за допомогою викрутки.

4. Закріпіть монтажну основу на стіні або стелі, вкрутивши шурупи в дюбелі.

5. Підключіть кабель Ethernet та/або адаптер живлення до інтернет-центру.

6. Закріпіть інтернет-центр на монтажній основі, рухаючи його за напрямком стрілок до фіксації.

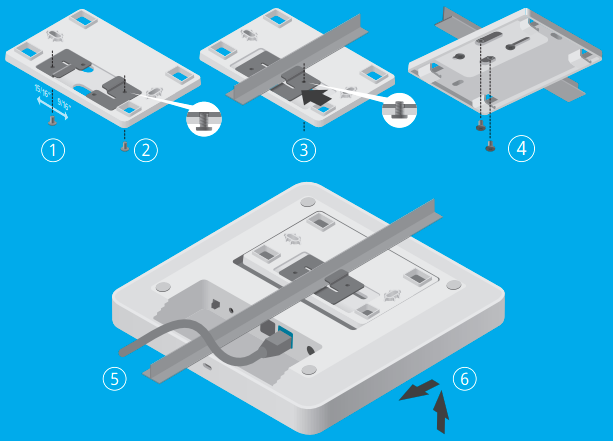

Для кріплення на стельовий Т-подібний профіль:
1. Закріпіть перший затискач на монтажній основі гвинтом. Залежно від розміру Т-подібного профілю використовуйте положення 9/16" (14,3 мм) або 15/16" (23,8 мм).

2. Закріпіть другий затискач на монтажній основі. Не затягуйте гвинт до кінця.

3. Розташуйте монтажну основу на Т-подібному профілі, уперши перший затискач в горизонтальну полицю профілю і присунувши до неї другий затискач. Затягніть гвинт другого затискача.

4. Зафіксуйте монтажну основу на профілі двома гвинтами, що залишилися.

5. Підключіть кабелі до Інтернет-центру.

6. Закріпіть інтернет-центр на монтажній основі, рухаючи його за напрямком стрілок до фіксації. Сховайте виступаючі частини кабелів за пристроєм.
