Якісні кабелі - основа надійної передачі даних в мережах Ethernet

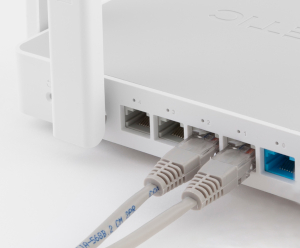

Всі моделі інтернет-центрів Keenetic оснащені вбудованим мережевим комутатором із мережевими портами (роз'ємами). Синій порт «0» призначений для підключення інтернет-кабелю від провайдера, інші порти — для домашніх пристроїв.
Комутатор Fast Ethernet забезпечує швидкість підключення мережевих пристроїв до 100 Мбіт/с, а комутатор  Gigabit Ethernet до 1000 Мбіт/с (1 Гбіт/с).

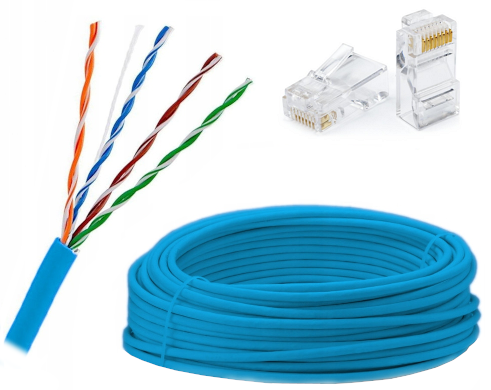

Для побудови дротових/кабельних Ethernet-мереж використовується вита пара як фізичне середовище передачі сигналу. Кабелі підключаються до мережевих пристроїв за допомогою конектора (штекера) 8P8C.


Для стабільного та надійного підключення до Інтернету дуже важливо використовувати кабель з наступними характеристиками:

— стандарт не нижче категорії 5;
8-ми жильний мідний, а не із застосуванням жил на основі обмідненого алюмінію;
повинен бути правильно і якісно обтиснутий (конектори 8P8C встановлені правильно з двох сторін кабелю);
—  довжина не повинна перевищувати 100 метрів;
— відсутність заламів, вузлів і скруток.

Це стандартні характеристики, яким відповідають інтернет-центри Keenetic. Зараз найчастіше використовується 8-мільний (4-парний) неекранований кабель UTP (Unshielded Twisted Pair) або екранований кабель FTP (Foiled Twisted Pair) категорії 5/5e.

Якщо параметри кабелю не відповідають стандарту (наприклад, через низькоякісний кабель, конектори або поганий обтиск), у каналі передачі даних можуть виникати спотворення, помилки та падіння лінка, що призведе до поганої якості з'єднання та збоїв у роботі Інтернету.

Залежно від апаратних можливостей вбудованого комутатора роутера, категорії кабелю та кількості жил, максимальна канальна швидкість з'єднання становитиме 100 Мбіт/с при підключенні до роутера з комутатором Fast Ethernet та 1 Гбіт/с при підключенні до Gigabit Ethernet.

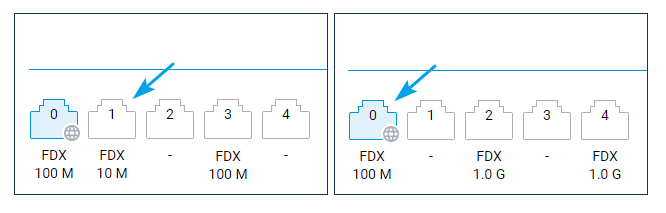

Якщо канальна швидкість підключення становить 10 Мбіт/с, це часто свідчить про наявність проблем із підключенням. Якщо комп'ютер при цьому не вимкнений і не знаходиться в режимі сну, то найчастіше це говорить про те, що є проблема з кабелем. І якщо при підключенні гігабітного мережного адаптера до гігабітного роутера, через 8-мі житловий кабель категорії 5 і вище, ви бачите швидкість підключення 100 Мбіт/с, замість 1 Гбіт/с, то це в більшості випадків також говорить про погану якість мережного кабелю. Подивитися швидкість можна в веб-інтерфейсі роутеру на сторінці "Системний монітор".


Інтернет-кабель від провайдера

При підключенні роутера до Інтернету за технологією Ethernet використовується виділений інтернет-кабель. Як правило, провайдер самостійно заводить кабель у приміщення (квартиру, будинок) при підключенні клієнта до Інтернету. Потім клієнт підключає його безпосередньо до ПК або роутера (до спеціального роз'єму, який призначений для підключення інтернет-кабелю).


При використанні кабелю поганої якості на WAN-порту роутера можуть часто відбуватися фізичні перепідключення (падіння лінка), і як наслідок збої в роботі Інтернету.

Якщо ви помітили, що індикатор globus.png (Інтернет) часто гасне та  в системному журналі роутера є такі повдомлення:

[I] Jun 18 11:49:36 ndm: Network::Interface::Switch: "FastEthernet0/0": switch link up at port 0 (100FD/AN).
[I] Jun 18 11:54:50 ndm: Network::Interface::Switch: "FastEthernet0/0": switch link down at port 0.
[I] Jun 18 11:55:22 ndm: Network::Interface::Switch: "FastEthernet0/0": switch link up at port 0 (100FD/AN).
[I] Jun 18 11:55:39 ndm: Network::Interface::Switch: "FastEthernet0/0": switch link down at port 0.
[I] Jun 18 11:55:52 ndm: Network::Interface::Switch: "FastEthernet0/0": switch link up at port 0 (100FD/AN).
[I] Jun 18 12:02:12 ndm: Network::Interface::Switch: "FastEthernet0/0": switch link down at port 0.
[I] Jun 18 12:02:14 ndm: Network::Interface::Switch: "FastEthernet0/0": switch link up at port 0 (100FD/AN).

а на гігабітному роутері:

[I] Dec 15 09:08:58 ndm: Network::Interface::GigabitEthernet: "GigabitEthernet1": link up.
[I] Dec 15 09:20:46 ndm: Network::Interface::GigabitEthernet: "GigabitEthernet1": link down.
[I] Dec 15 09:20:49 ndm: Network::Interface::GigabitEthernet: "GigabitEthernet1": link up.
[I] Dec 15 09:21:49 ndm: Network::Interface::GigabitEthernet: "GigabitEthernet1": link down.
[I] Dec 15 09:21:51 ndm: Network::Interface::GigabitEthernet: "GigabitEthernet1": link up.
[I] Dec 15 09:49:01 ndm: Network::Interface::GigabitEthernet: "GigabitEthernet1": link down.
[I] Dec 15 09:49:03 ndm: Network::Interface::GigabitEthernet: "GigabitEthernet1": link up.

то насамперед необхідно вирішити проблему з інтернет-кабелем. В основному подібні помилки пов'язані з якістю мережевого кабелю і вирішуються його заміною, переобжимом та заміною конекторів. Переконайтеся, що конектор кабелю встановлений якісно. Кабель не повинен триматися на жилах у конекторі, це призводить до поганого контакту.


При постійних збоях у роботі Інтернету та при проблемі лінка на WAN-порту роутера, зверніться до свого провайдера, залиште заявку на перевірку лінії кабельним тестером та переобтисніть інтернет-кабелі (в даному випадку потрібно переобтиснути конектори з обох боків). Провайдер зобов'язаний надати якісний кабель для підключення до Інтернету. Для надійного та стабільного з'єднання кабель має бути стандарту не нижче категорії 5, його довжина не повинна перевищувати 100 метрів, бути цілісним відрізком від комутатора провайдера до роутера, не поділятися на сегменти (шматки). Конектори на двох кінцях кабелю повинні бути обтиснуті однаково відповідно до стандарту.

Якщо після переобжиму кабелю при підключенні до гігабітного роутера ви бачите швидкість підключення 100 Мбіт/с, замість 1 Гбіт/с, попросіть провайдера переключити ваш інтернет-кабель в інший порт будинкового комутатора, або по можливості в інший комутатор. Ця проблема може бути пов'язана з портом комутатора на стороні провайдера.

За наявності інструменту для обтиску мережевого кабелю можна самостійно виконати переобжимання та заміну конектора на інтернет-кабелі. Додаткову інформацію з цього питання наведено нижче в розділі "Самостійний обжим мережевого кабелю".

Кабель (патч-корд) для підключення домашніх пристроїв

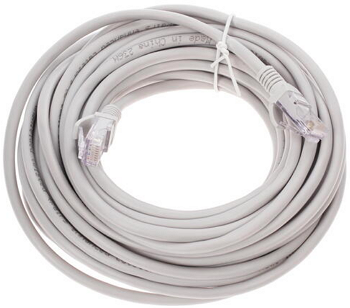

Для підключення домашніх мережних пристроїв до роутера ми рекомендуємо використовувати заводські комутаційні кабелі (патч-корди) Зараз у продажу майже всюди доступні такі кабелі практично будь-якої довжини - патч-корд UTP/FTP, RJ-45, кат. 5e (8-ми жильлний), стандартна довжина 3, 5, 7.5, 10, 15, 20, 30, 50, 100 м.


Для якісного надійного підключення пристроїв на швидкості 1 Гбіт/с використовуйте 8-ми жильні кабелі заводського виготовлення категорії не нижче 5.

За наявності інструменту для обтиску мережевого кабелю, можна самостійно в домашніх умовах зробити патч-корд, але при цьому дуже уважно поставтеся до того, щоб виконати правильно і якісно обжимання конекторів. Додаткову інформацію з цього питання наведено нижче в розділі "Самостійний обжим мережевого кабелю".

Роутер повинен бути розміщений так, щоб не було можливості періодичного фізичного впливу на кабель. Якщо кабель можна затиснути, зачепити, наступити, зсунути, це може призвести до втрати лінка і помилок при передачі даних.

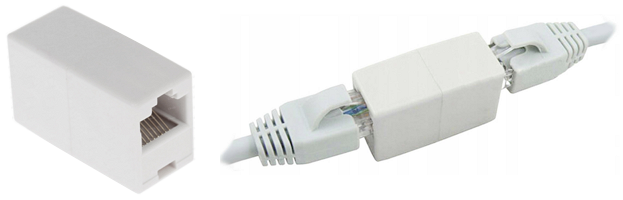

Іноді причиною поганої роботи мережевої інфраструктури може бути неякісний прохідний з'єднувальний адаптер-конектор RJ45-RJ45/8P8C (також його називають "бочонок", "бочка"). Він зазвичай використовується для збільшення довжини виділеної лінії і дозволяє задіяти два короткі патч-корди, коли не вистачає довжини кабелю.


Якщо у вашій мережі використовується адаптер-конектор, і ви спостерігаєте проблеми з лінком в мережі, спробуйте підключити кабель безпосередньо (без проміжного адаптера) до роутера або замінити адаптер-конектор.

Кабелі, які використовуватимуться в квартирі для підключення мережевих пристроїв, рекомендуємо замінити на патч-корди заводського виготовлення потрібної довжини.

Самостійний обжим мережного кабелю

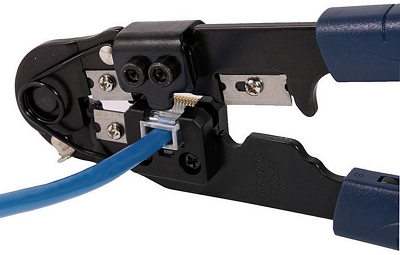

У деяких випадках, за наявності мінімальних знань та інструменту для обтиску мережевого кабелю (крімпера), можна самостійно зробити патч-корд або виконати переобтискування та заміну конектора 8P8C інтернет-кабелю, який вже заведений у квартиру від провайдера.


При самостійному обтиску мережного кабелю слід дотримуватись існуючого стандарту. Якщо ви не маєте навичок та знань у цьому питанні, зверніться із заявкою до інтернет-провайдера.

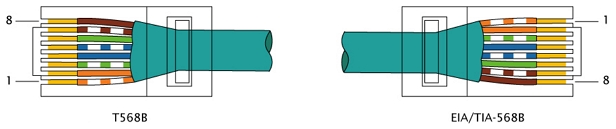

Для обтиску крученої пари використовуються 2 варіанти: за стандартом EIA/TIA-568A (T568A) та EIA/TIA-568B (T568B). Зазвичай використовується варіант прямого обтиску кабелю T568B:


EIA/TIA-568B
№ жили на одній стороні кабелю колір жили № жили на другій стороні кабелю
1 біло-помаранчевий 1
2 помаранчевий 2
3 біло-зелений 3
4 синій 4
5 біло-синій 5
6 зелений 6
7 біло-коричневий 7
8 коричневий 8

NOTE: Важливо! При самостійному обтиску провайдерського інтернет-кабелю спочатку уважно вивчіть розташування жил у конекторі. При заміні конектора потрібно буде використовувати таку ж саму схему розташування жил.

При самостійному обжимі кабелю всі жили повинні бути вставлені в конектор 8P8C до кінця, інакше це може призвести до поганого або відсутнього контакту. Зовнішня оболонка кабелю також повинна заходити в конектор і обтискатися ним, щоб забезпечити надійну посадку жив у ньому. Усі 8 жил у кабелі мають бути справними.

Інформацію щодо схем обтиску витої пари, а також порядку дій, ви знайдете в Інтернеті. Ось деякі статті: посилання 1, посилання 2.

TIP: Примітка:За наявності нестабільного лінка або невідповідної швидкості з'єднання на WAN-порту роутера, рекомендуємо виконати такі дії:

1. Підключіть інтернет-кабель безпосередньо до мережного адаптера на комп'ютері. Перевірте швидкість підключення. Якщо вона на ПК також не відповідає заявленим характеристикам (наприклад, підключення 8-ми жильного кабелю провайдера має становити 1 Гбіт/с, а ви бачите 100 Мбіт/с), потрібно звернутися до інтернет-провайдера із запитом на перевірку та діагностику виділеної лінії. Якщо при підключенні інтернет-кабелю безпосередньо до ПК ви спостерігаєте правильну швидкість з'єднання, а при підключенні через роутер нижче за заявлену, така перевірка теж не завжди здатна визначити причину. Якщо параметри кабелю не відповідають стандарту, цілком можливо, що один пристрій або порт пристрою ще може з'єднатися, а інший вже немає, це справа випадку. Перевірити якість кабелю можна лише за допомогою спеціалізованого приладу, кабель-тестера, який зазвичай є у розпорядженні провайдера.

2. Перенесіть підключення кабелю провайдера з синього WAN-порту роутера на будь-який вільний сірий LAN-порт, наприклад, на 4-й порт, як описано в пункті 2 інструкції  "Зміна режимів роботи та призначення мережевих роз'ємів".
Важливо! Перед налаштуванням порту, при зміні режиму призначення портів, обов'язково відключіть інтернет-кабель провайдера від роутера

3. Вимкніть періодичну перевірку доступності шлюзу провайдера. у дуже поодиноких випадках провайдери блокують підключення при виявленні такої перевірки.
Для цього в інтерфейсі командного рядка (CLI) роутера виконайте команди:

easyconfig check exclude-gateway
system configuration save

4. Увімкніть режим Green Ethernet* на синьому WAN-порту роутера, до якого підключено інтернет-кабель провайдера. Це допоможе вирішити ситуацію, яка виникає дуже рідко, коли на надто короткому кабелі комутатор провайдера не може коректно узгодити канальну швидкість за підвищених рівнів сигналу. В інтерфейсі командного рядка (CLI) роутера виконайте послідовно команди:

interface GigabitEthernet1/0
green-ethernet
exit
system configuration save

* — Режим Green Ethernet або Energy-Efficient Ethernet є набором удосконалень стандартів комп'ютерних мереж на основі витої пари та Backplane Ethernet, які знижують енергоспоживання в періоди низької активності даних. Метою є зниження енергоспоживання на 50% і більше за умови збереження повної сумісності з існуючим обладнанням.

5. На WAN-порту встановіть вручну режим порту "1000 Мбіт/с Повний дуплекс Автоузгодження" замість режиму "Автоузгодження", що використовується за замовчуванням. Перейдіть в меню "Керування" на сторінку "Загальні налаштування", у розділі "Мережні роз'єми" для потрібного порту виберіть режим і застосуйте налаштування.
