NOTE: В данной статье показана настройка версий ОС NDMS 2.11 и более ранних. Настройка актуальной версии ПО представлена в статьях "Подключение к Интернету по Ethernet", "Подключение к Интернету по протоколу PPPoE", "Подключение к Интернету по протоколу PPTP или L2TP", "Смена WAN MAC-адреса".

Какую информацию необходимо иметь пользователю перед началом настройки интернет-центра?

Протокол доступа к Интернету: PPTP, L2TP (подключение происходит через виртуальную частную сеть VPN) или PPPoE (доступ с авторизацией по логину и паролю).
Логин (Имя пользователя) и пароль для входа в Интернет.
При подключении через PPTP и L2TP необходимо узнать IP-адрес или доменное имя VPN-сервера.
Используется статический (постоянный) внешний IP-адрес в сети Интернет или динамический IP-адрес (назначается автоматически)?
Существует ли фильтрация по MAC-адресам? Какой МАС-адрес регистрируется у провайдера?
Существует ли доступ к бесплатным сетевым ресурсам, расположенным во внутренней локальной сети провайдера? Требуется ли задание списка статических маршрутов (данный список предоставляется провайдером)?

Данные параметры являются обязательными, и узнать их можно в службе технической поддержки компании, которая вам предоставляет подключение к сети Интернет.

Далее рассмотрим разные варианты настройки интернет-центра.

Настройка интернет-центра для подключения к Интернету по протоколу PPPoE
Настройка интернет-центра для подключения к Интернету по протоколу PPTP/L2TP
Настройка интернет-центра для подключения к Интернету с использованием статического (постоянного) внешнего IP-адреса
Настройка клонирования MAC-адреса

Самостоятельную настройку подключения интернет-центра к Интернету будем производить через встроенный веб-конфигуратор. Для настройки подключитесь к устройству через Ethernet-кабель. Запустите браузер и в адресной строке наберите 192.168.1.1 (IP-адрес устройства по умолчанию). Для входа в меню наберите логин admin и пароль, который вы установили. Вы увидите веб-конфигуратор устройства.

Настройка интернет-центра для подключения к Интернету по протоколу PPPoE

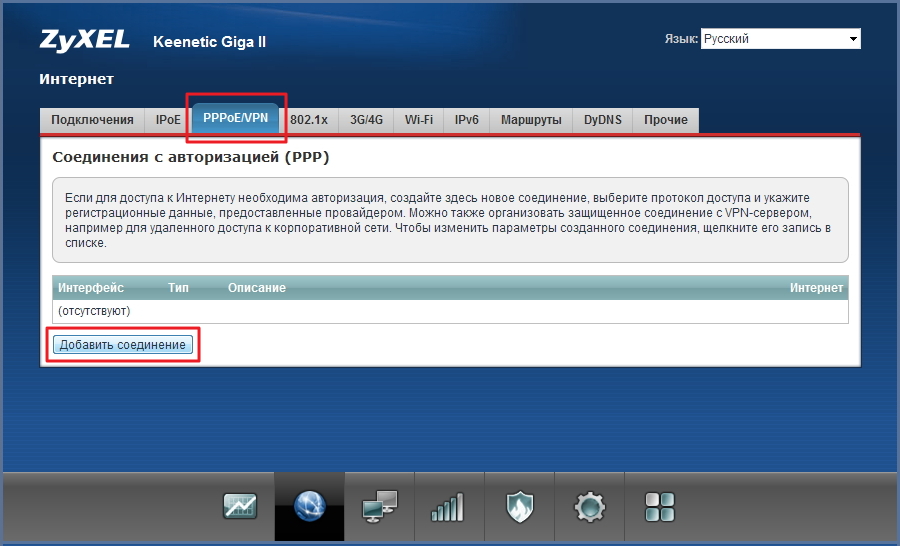

Зайдите в меню Интернет > PPPoE/VPN и нажмите кнопку Добавить соединение для настройки параметров подключения к Интернету.

В окне Настройка соединения выполните следующее:

Убедитесь, что установлена галочка в поле Включить для активизации создаваемого подключения и в поле Использовать для выхода в Интернет.
В поле Тип (протокол) укажите протокол подключения PPPoE.
В поле Подключаться через укажите интерфейс, через который вы будете выходить в Интернет (в нашем примере это интерфейс ISP).
Если провайдер предоставил IP-адрес или доменное имя PPPoE-сервера, то впишите его в поле Адрес сервера.
В поля Имя пользователя и Пароль введите соответственно логин и пароль, предоставленные провайдером для подключения к Интернету.
Поля Имя сервиса и Имя концентратора являются необязательными, оставьте их пустыми, если ваш провайдер не предоставил дополнительной информации.

В поле Настройка параметров IP оставьте значение Автоматическая, если IP-адрес для выхода в Интернет вы получаете от провайдера автоматически по DHCP. Если же провайдер предоставил вам статический IP-адрес, то в поле Настройка параметров IP укажите значение Ручная и в появившихся полях IP-адрес, Маска подсети, Основной шлюз укажите соответственно IP-адрес, маску подсети и IP-адрес шлюза.

Нажмите Применить для сохранения настроек.

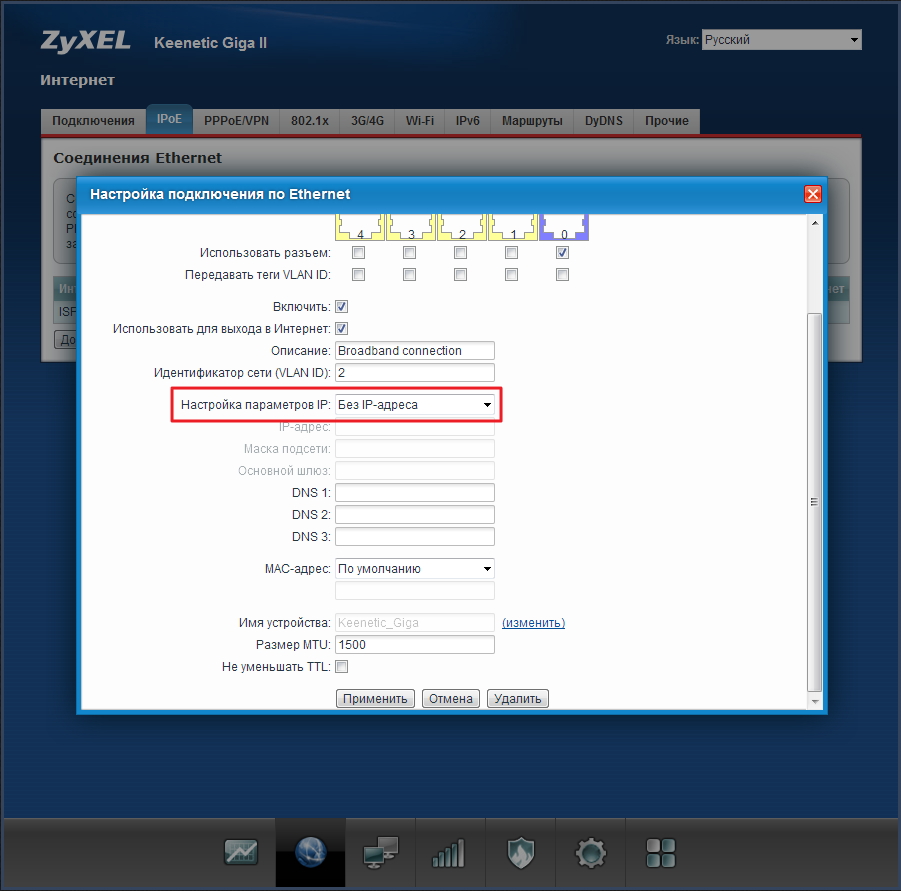

Если ваш интернет-провайдер не выдает IP-адрес на WAN-порт и не требует его назначения, т.е. если в вашей сети не предусмотрено автоматического присвоения IP-адреса в локальной сети, отключите в интернет-центре режим автоматического получения IP-адреса по DHCP (функцию DHCP-клиента) на WAN-порту. В поле Настройка параметров IP укажите значение Без IP-адреса.

Настройка интернет-центра для подключения к Интернету по протоколу PPTP/L2TP

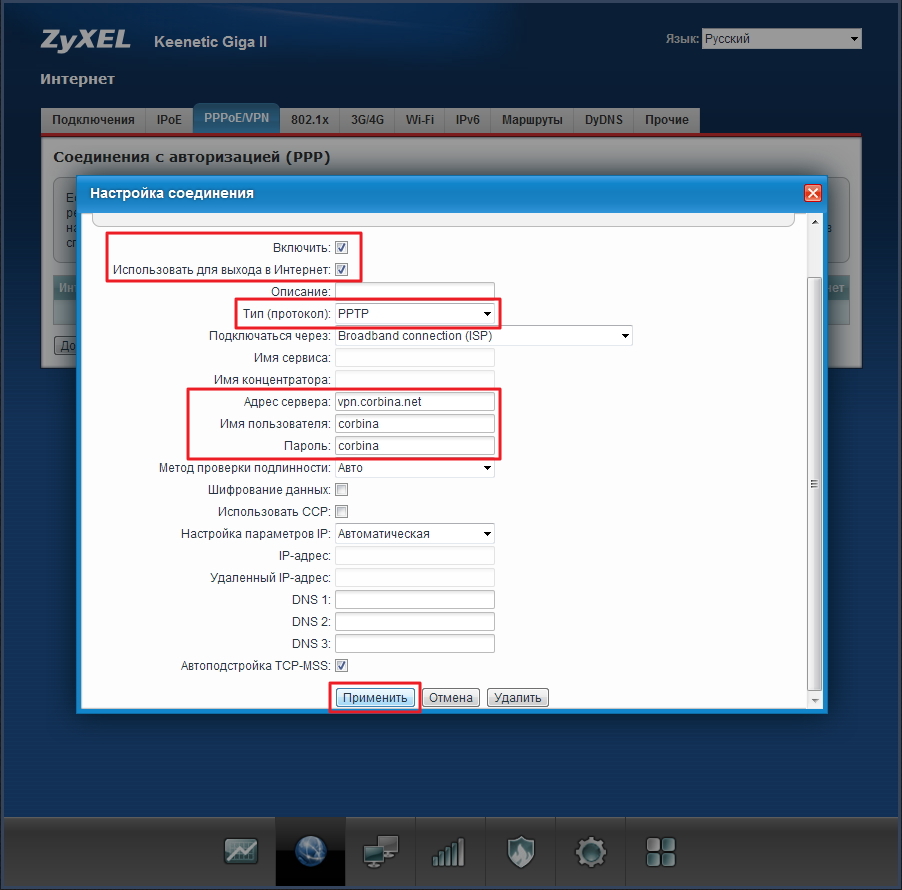

В окне Настройка соединения выполните следующее:

Убедитесь, что установлена галочка в поле Включить для активизации создаваемого подключения и в поле Использовать для выхода в Интернет.
В поле Тип (протокол) укажите нужный вам протокол подключения PPTP или L2TP.
В поле Подключаться через укажите интерфейс, через который вы будете выходить в Интернет (в нашем примере это интерфейс ISP).
В поле Адрес сервера впишите IP-адрес или доменное имя PPTP/L2TP-сервера.
В поля Имя пользователя и Пароль введите соответственно логин и пароль, предоставленные провайдером для подключения к Интернету.
Если используется протокол шифрования данных MPPE, то установите галочку в поле Шифрование данных.
Поля Имя сервиса и Имя концентратора являются необязательными, оставьте их пустыми, если ваш провайдер не предоставил дополнительной информации.

Нажмите Применить для сохранения настроек.

Настройка интернет-центра для подключения к Интернету с использованием статического (постоянного) внешнего IP-адреса

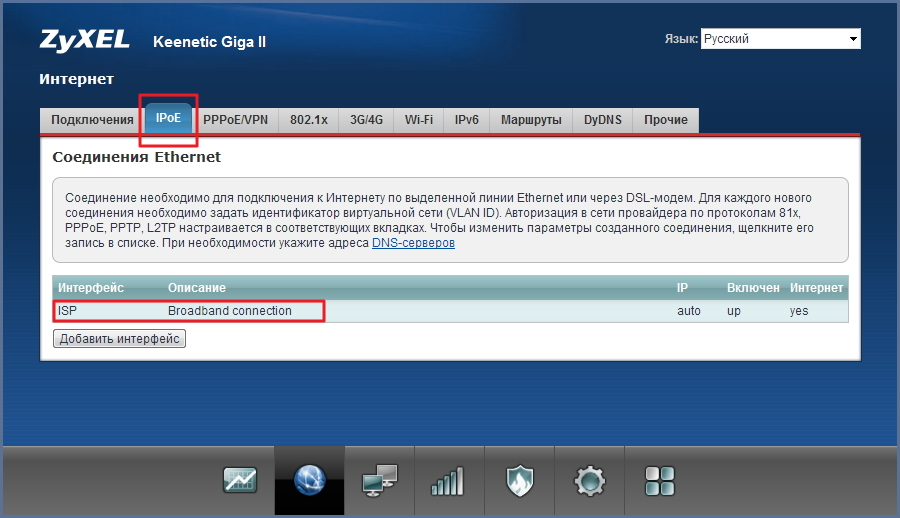

Зайдите в меню Интернет > IPoE и для дальнейшей настройки щелкните мышкой по названию интерфейса, через который вы будете выходить в Интернет (в нашем примере это интерфейс ISP).

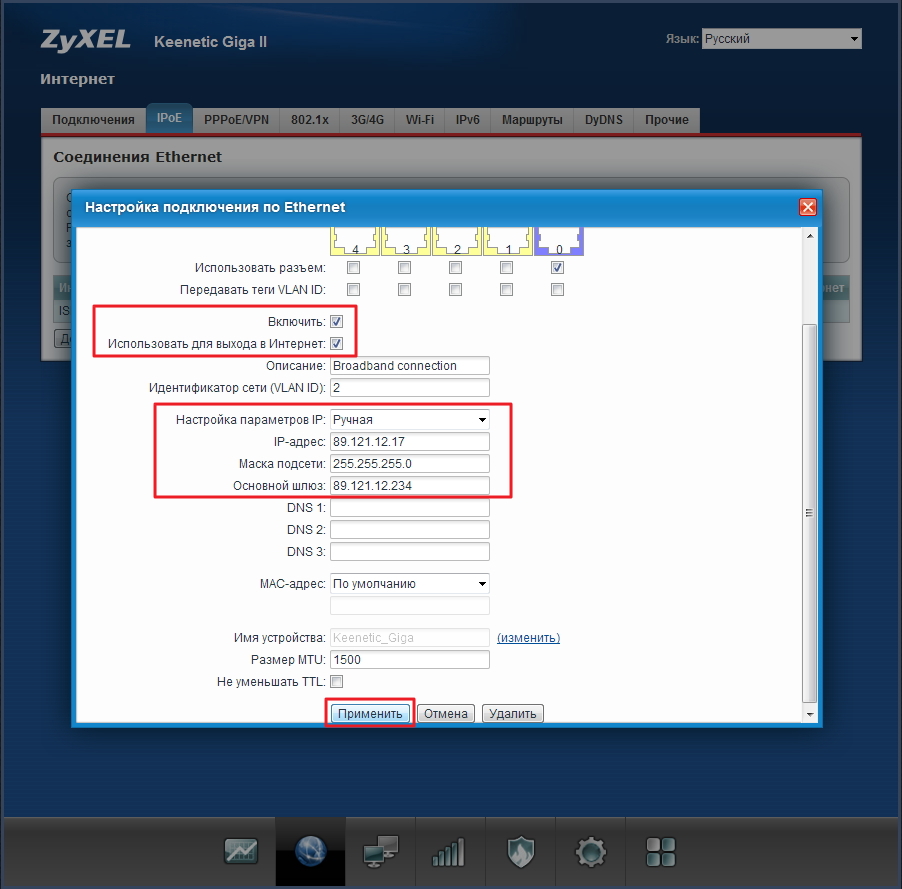

В окне Настройка подключения по Ethernet в поле Настройка параметров IP укажите значение Ручная и в полях IP-адрес, Маска подсети, Основной шлюз укажите соответственно IP-адрес, маску подсети и IP-адрес шлюза, выданные вам ранее интернет-провайдером.
Если провайдер также предоставил вам информацию об IP-адресах серверов DNS, введите эти адреса в поля DNS 1, DNS 2, DNS 3.

Убедитесь, что установлена галочка в поле Включить для активизации подключения и в поле Использовать для выхода в Интернет.

Нажмите Применить для сохранения настроек.

Настройка клонирования MAC-адреса

Инструкцию по настройке клонирования MAC-адреса сетевого адаптера в интернет-центре серии Keenetic вы найдете в статье: «Настройка клонирования MAC-адреса сетевого адаптера».
