Параметры качества сигнала LTE

Интернет-центры Keenetic, оснащенные разъемом USB, позволяют подключать 4G LTE USB-модем для доступа к Интернету.

На стартовой странице "Системный монитор" в информационной панели "Интернет" можно посмотреть текущее состояние LTE-подключения.

Нажмите "Подробнее о соединении" для отображения дополнительной информации.


Для определения качества сигнала обратите внимание на значение "Сигнал (CINR / RSSI)". По этим значениям можно оценить качество сигнала 4G LTE.

CINR (Carrier to Interference + Noise Ratio) также называемый SINR (Signal to Interference + Noise Ratio) — отношение уровня полезного сигнала к уровню шума (или просто соотношение сигнал/шум). Значение CINR измеряется в дБ (dB).

Положительное значение CINR означает, что полезного сигнала больше, чем шума. Минимальное значение, приемлемое для стабильной работы в сети: CINR = 10 дБ.

NOTE: Важно! Чем выше значение CINR, тем лучше качество сигнала.

Отрицательное значение CINR будет означать, что в принимаемом сигнале шума больше, чем полезного сигнала. При отрицательных или близких к нулю значениях LTE-подключение установить невозможно или оно будет крайне низким по скорости и качеству.

RSSI (Received Signal Strength Indicator) — индикатор уровня мощности принимаемого модемом сигнала. Значение измеряется в дБм (dBm). Минимальное значение, приемлемое для работы в сети: RSSI = -85 дБм.

NOTE: Важно! Чем выше число RSSI, или чем оно менее отрицательное, тем сильнее уровень сигнала (например, значение -48 больше, чем -78). RSSI показывает уровень мощности принимаемого модемом сигнала, а не уровень мощности сигнала Базовой станции.

Ниже приведены примерные значения параметров CINR / RSSI и их оценка.

TIP: Примечание: Данные значения не являются абсолютными. Определение точных значений в данном случае невозможно, т.к. качество LTE-подключения зависит не только от рассматриваемых показателей, но и от ряда других факторов (от загруженности Базовой станции, от качества оборудования на БС, от погоды и др.). Оценка параметров носит условный (субъективный) характер и основан на нашем практическом опыте и данных, полученных от пользователей.
Параметры CINR и RSSI не связаны между собой напрямую, т.е. возможны случаи, когда одно из значений будет высоким, а другое крайне низким.

Отличные показатели: CINR от 30 и выше / RSSI от -30 до -50
Хорошие показатели: CINR от 20 до 30 / RSSI от -50 до -70
Удовлетворительные показатели: CINR от 10 до 20 / RSSI от -70 до -85
Плохие показатели: CINR от 10 и меньше / RSSI от -85 до -110

NOTE: Важно! Для некоторых моделей модемов могут не показываться параметры качества сигнала. Вывод этой информации зависит от типа модема и его возможностей. Для некоторых модемов такая возможность недоступна. Параметры качества сигнала отображаются только в том случае, когда сам модем передает их на Keenetic. Обычно информацию об уровне сигнала передают модемы класса NDIS или CdcEthernet, а не RAS. Если вы не видите значения параметров сигнала в веб-конфигураторе Keenetic, посмотрите их в собственном интерфейсе USB-модема.

Варианты повысить уровень принимаемого сигнала и улучшить качество LTE-подключения:

1. Расположите USB-модем как можно ближе к окну (например, на подоконнике). Для подключения USB-модема к интернет-центру серии Keenetic используйте USB-удлинитель (существуют USB-удлинители с присоской для крепления на оконном стекле внутри помещения).


Рекомендуем приобрести качественный (экранированный) USB-удлинитель. Как правило, качественные кабели и удлинители USB имеют сечение провода не меньше толщины стандартного Ethernet-кабеля. Руководствуйтесь следующим принципом — "чем кабель толще, тем лучше", а также обращайте внимание на характеристики кабеля или удлинителя, в которых должно быть указано о наличии экранировки провода и разъема для снижения высокочастотных помех. Но, не используйте слишком длинный USB-удлинитель (более 2 метров), т.к. может произойти падение напряжения в кабеле, что негативно отразится на работе модема.

2. Как вариант, попробуйте подключить USB-модем через концентратор USB c собственным блоком питания (активный хаб). Особенно это актуально, если качество принимаемого сигнала 4G/LTE очень низкое.

Некоторые USB-модемы, когда находятся в зоне неуверенного приема, при поиске сигнала начинают потреблять значительно больше питания, чем это установлено стандартом. Во избежание такой ситуации можно подключить USB-модем через активный хаб.

3. Разместите USB-модем подальше от возможных источников высокочастотных помех для улучшения полезного сигнала и ослабления шумов. На модем 4G/LTE могут оказывать негативное влияние помехи от других устройств поблизости. Например, возможным источником помех может стать внешний жесткий диск, работающий по стандарту USB 3.0.

4. Некоторые модемы (например, Yota 4G LTE, LU156, WLTUBA-107), помимо стандартного разъема/штекера USB, бывают оснащены дублирующим гнездом Micro/Mini USB, с помощью которого также можно подключить модем через удлинительный провод к интернет-центру. В этом случае, попробуйте подключить USB-модем к интернет-центру кабелем через гнездо Micro/Mini USB.

Параметры качества сигнала в интерфейсе USB-модема

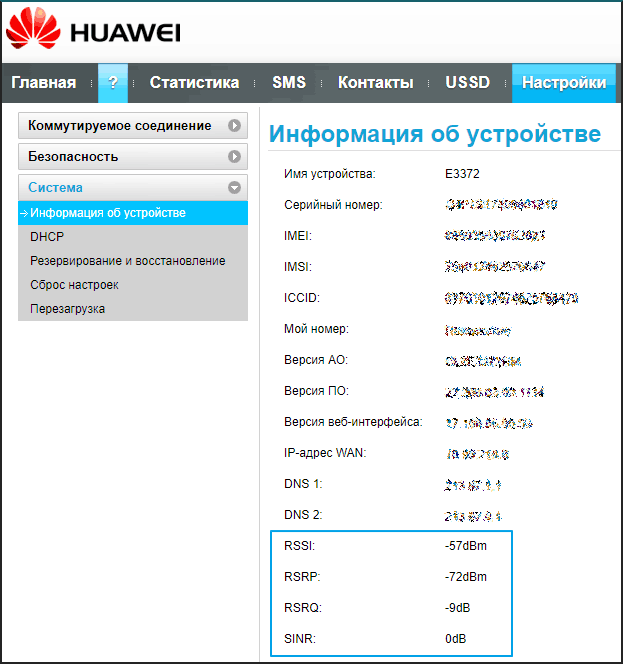

Подключитесь к интерфейсу модема по IP-адресу, который ему был назначен интернет-центром Keenetic. В нашем примере собственный интерфейс модема Huawei E3372 доступен по IP-адресу http://192.168.8.1


Вот краткое описание параметров, которые определяют качество сигнала LTE.

RSSI (Received Signal Strength Indicator) — индикатор уровня мощности принимаемого модемом сигнала. Дополнительное описание параметра было приведено выше.

RSRP (Reference Signal Received Power) – среднее значение мощности принятых пилотных сигналов (Reference Signal) или уровень принимаемого сигнала с Базовой Станции. Значение RSRP измеряется в дБм (dBm). При значениях RSRP= -120 dBm и ниже LTE-подключение может быть нестабильным или вообще не устанавливаться.

RSRQ (Reference Signal Received Quality) – характеризует качество принятых пилотных сигналов. Значение RSRQ измеряется в дБ (dB).

SINR (Signal Interference + Noise Ratio) также называемый CINR (Carrier to Interference + Noise Ratio) и в некоторых модемах Ec/Io – отношение уровня полезного сигнала к уровню шума (или просто соотношение сигнал/шум). Дополнительное описание параметра было приведено выше.

CQI (Channel Quality Indicator). Для каждой абонентской станции UE (User Equipment) и каждого частотного блока несущей формируются индикаторы качества канала CQI (Channel Quality Indicator). В зависимости от требуемой для UE скорости передачи данных базовой станцией принимается решение о количестве ресурсных блоков, выделяемых тому или иному пользователю, а какие именно частотные блоки выделять пользователям, зависит от индикатора CQI. Пользователям выделяются те ресурсные блоки, которые обладают наивысшим CQI, а значит, наилучшим соотношением сигнал/шум. Этот параметр может принимать значения от 0 до 15. Чем выше значение, тем лучше (тем выше скорость, которую может выделить базовая станция оператора LTE).

В следующей таблице показаны различные значения этих параметров, которые соответствуют очень плохому, плохому, хорошему и очень хорошему качеству сигнала LTE:

Качество сигнала: RSRP (дБм) RSRQ (дБ) SINR/CINR (дБ)
очень хорошее >= -80 >= -10 >= 20
хорошее от -80 до -90 от -10 до -15 от 13 до 20
плохое от -90 до -100 от -15 до -20 от 0 до 13
очень плохое <= -100 < -20 <= 0

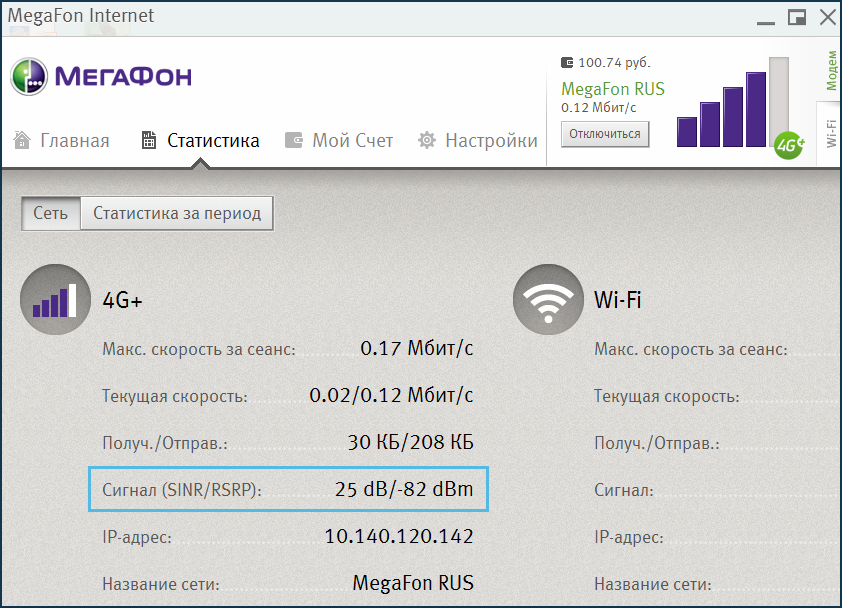

Вот пример качественного сигнала в сети 4G (с параметрами SINR 25 дБ и RSRP -82 дБм):
