Организация Wi-Fi-системы

В интернет-центрах Keenetic, начиная с версии операционной системы KeeneticOS 2.15, появилась возможность организации единой беспроводной Wi-Fi-системы с централизованным управлением и мониторингом.

Для получения дополнительной информации обратитесь к статье "Что такое Wi-Fi-система?".

Предположим, у вас уже есть один интернет-центр Keenetic, работающий в режиме обычного роутера, и требуется расширить зону покрытия сети Wi-Fi. Главный интернет-центр назначьте контроллером Wi-Fi-системы и затем добавьте в вашу сеть ещё один дополнительный Keenetic (Ретранслятор), подключив его к главному роутеру по Ethernet-кабелю или по технологии Mesh Wi-Fi без прокладки провода. Вы можете добавить в собственную сеть столько ретрансляторов, сколько будет необходимо.

TIP: Совет: Для получения максимальной производительности Wi-Fi-системы, подключайте ретрансляторы по сети Ethernet.

Контроллер Wi-Fi-системы работает на всех новых моделях Keenetic (с индексом KN-xxxx) от Start до Ultra и на устройствах предыдущего поколения, для которых доступен релиз KeeneticOS 2.15 и выше (Giga III, Ultra II, Air, Extra II, Start II, Lite III Rev.B и 4G III Rev.B). Для работы контроллера не требуется подключения Интернета и облачных сервисов.

Ретранслятором может выступать любая из новых моделей Keenetic (с индексом KN-xxxx) от Start до Ultra, а также некоторые модели предыдущего поколения, для которых доступен официальный релиз KeeneticOS 2.15 и выше (Giga III, Ultra II, Air, Extra II, Start II, Lite III Rev.B и 4G III Rev.B).

TIP: Совет: Для корректной работы Wi-Fi-системы мы рекомендуем на контроллере и ретрансляторах использовать одинаковые версии операционной системы KeeneticOS. Но может возникнуть ситуация, когда на контроллере будет установлена версия 2.15 (это последний релиз для моделей Keenetic Start II, Lite III Rev.B и 4G III Rev.B), а на подключаемом ретрансляторе (на новой модели Keenetic с индексом KN-xxxx) используется более новая версия 3.x, что не позволит контроллеру захватить ретранслятор. В этом случае нужно поменять контроллер и ретранслятор местами. Роутер с актуальной версией микропрограммы 3.x используйте в роли контроллера (главного устройства), а роутер с версией 2.15 в роли ретранслятора.

NOTE: Важно! Перед включением Wi-Fi-системы и подключением ретранслятора на контроллере выполните настройку параметров бесшовного роуминга Wi-Fi. В этом случае данные настройки будут автоматически применены на ретрансляторы после включения Wi-Fi-системы.
В настройках бесшовного роуминга рекомендуем включить 802.11r для обоих диапазонов 2.4 & 5 ГГц, 802.11kv и в параметрах Band Steering установить "Предпочитать 5 ГГц". Как правило, указанные параметры являются самыми оптимальными и универсальными для работы большинства современных беспроводных устройств.

Для использования Wi-Fi-системы на главном интернет-центре, который будет работать в роли контроллера, должен быть установлен специальный системный компонент "Контроллер Wi-Fi-системы". Убедитесь, что он установлен или установите его. Сделать это можно на странице "Общие настройки" в разделе "Обновления и компоненты", нажав на "Изменить набор компонентов".


На ретрансляторах данный компонент устанавливать не нужно.

На интернет-центре, который вы хотите превратить в ретранслятор, установите переключатель режима работы в положение "Ретранслятор" или включите этот режим в его веб-интерфейсе. Затем подключите ретранслятор к главному роутеру с помощью прилагаемого кабеля Ethernet. На ретрансляторе используйте любой свободный сетевой порт. Включите ретранслятор в электросеть через прилагаемый адаптер питания. Убедитесь, что индикатор globus.png (Интернет) на подключаемом устройстве непрерывно горит.

Подробная инструкция "Подключение ретранслятора по технологии Mesh Wi-Fi".

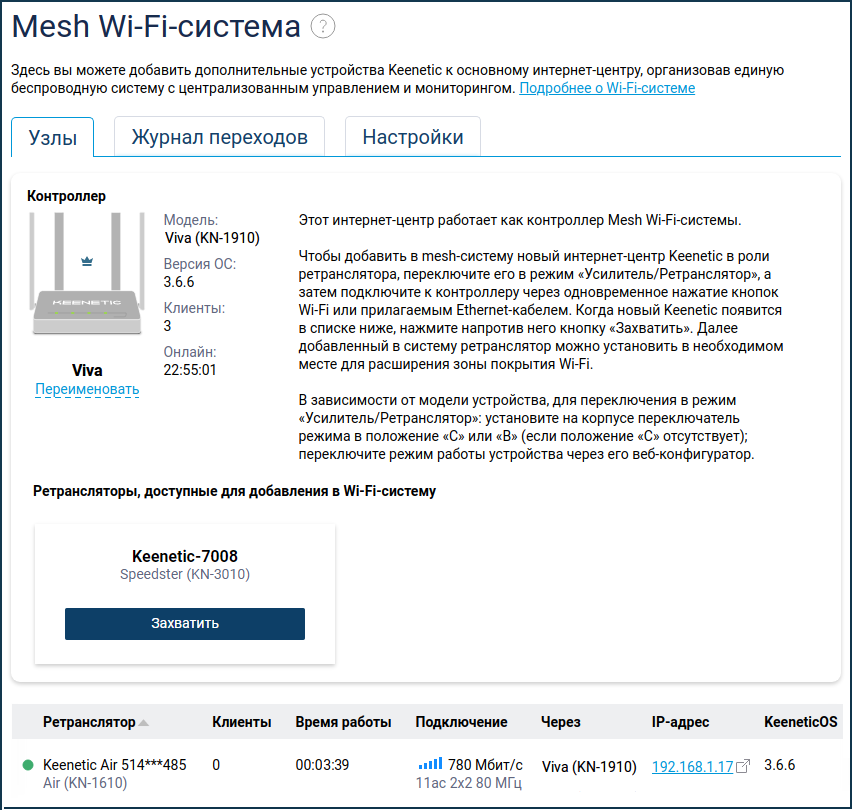

Настройка контроллера выполняется в веб-конфигураторе на странице "Wi-Fi-система". После подключения ретранслятор появится на вкладке "Устройства" в списке "Ретрансляторы, доступные для добавления в Wi-Fi-систему".

NOTE: Важно! Для работы с контроллером ретранслятор должен иметь версию операционной системы KeeneticOS не ниже 2.15.

Перед добавлением нового устройства в Wi-Fi-систему рекомендуем на ретрансляторе сделать сброс настроек на заводские установки с помощью кнопки Сброс на корпусе.

Контроллер автоматически определит версию операционной системы ретранслятора и при наличии обновления выполнит установку последней актуальной версии операционной системы устройства. Нажмите кнопку "Захватить" для добавления ретранслятора в систему Wi-Fi. Дождитесь завершения процесса.

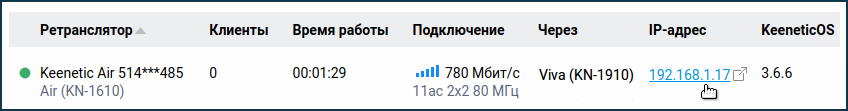

После захвата устройство появится в списке "Ретрансляторы, входящие в Wi-Fi-систему".


TIP: Совет: Если по какой-то причине ретранслятор не появляется в списке доступных для добавления или не захватывается в Wi-Fi-систему, рекомендуем на нем выполнить сброс настроек на заводские установки и затем повторить подключение и захват.

После добавления ретранслятора в Wi-Fi-систему вы можете перейти к его веб-конфигуратору. Нажмите по ссылке в названии ретранслятора.


NOTE: Важно! При подключении к интерфейсу ретранслятора используйте пароль учетной записи администратора, который установлен на контроллере.

Для управления Wi-Fi-системой можно использовать только встроенный аккаунт администратора — admin. Не отключайте в меню "Пользователи и доступ" для этой учетной записи доступ к веб-конфигуратору интернет-центра.

Подключившись к веб-интерфейсу ретранслятора вы увидите сообщение "Это устройство управляется контроллером Wi-Fi-системы".


NOTE: Важно! На ретрансляторе будут недоступны для редактирования некоторые основные настройки беспроводной сети — "Имя сети" (SSID), "Защита сети" (протокол безопасности), "Пароль" (ключ безопасности), настройки бесшовного роуминга, номер беспроводного канала (при подключении ретранслятора по технологии Mesh Wi-Fi), параметры IP, списки контроля доступа (Белый / Черный). Изменить их можно только на контроллере Wi-Fi-системы (главном интернет-центре).

На странице "Модульная Wi-Fi-система" на вкладке "Устройства" отображаются все ретрансляторы доступные для добавления и входящие в Wi-Fi-систему.

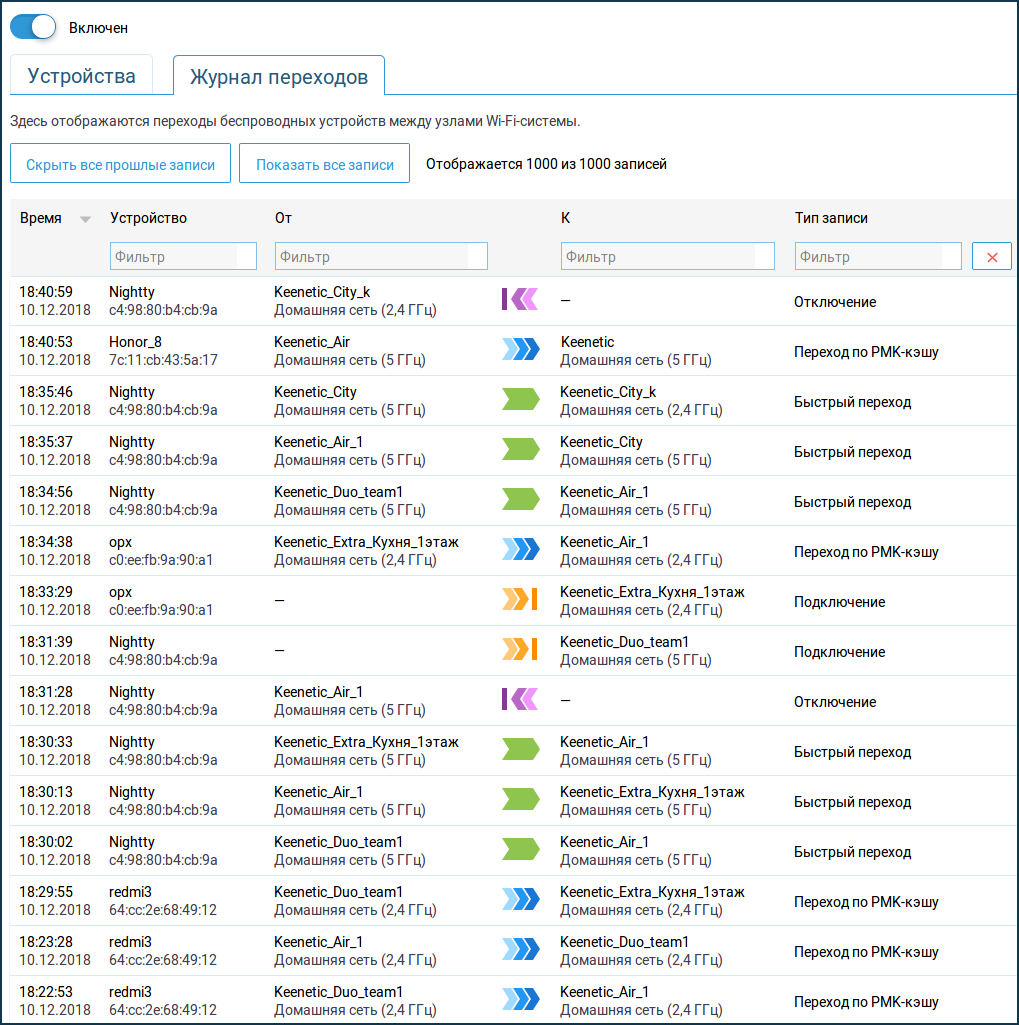

На вкладке "Журнал переходов" отображаются переходы беспроводных устройств между узлами Wi-Fi-системы. Регистрируются события:

  • Подключение;
  • Отключение;
  • Переход (стандартный переход без "ускорителей", клиент просто отключился от одной точки и подключился к другой);
  • Переход по PMK-кэшу (быстрый переход с использованием PMKID-кэша, идентификатора спаренных мастер-ключей Pairwise Master Key Identifier);
  • Быстрый переход (самый быстрый переход с 802.11r и режимом FT — Fast Transition).

Когда в журнале переходов много записей, можно воспользоваться фильтром.


TIP: Совет: Если для подключения ретрансляторов используется промежуточный коммутатор, то он должен полностью прозрачно пропускать трафик на уровне L2. При работе Wi-Fi-системы используется протокол STP, и если коммутатор обладает поддержкой MSTP / RSTP / STP, эти настройки нужно отключить на портах, задействованных для Wi-Fi-системы.

Дополнительная информация по организации Wi-Fi-системы представлена в инструкции "Пример создания Wi-Fi-системы на базе двух интернет-центров Keenetic".



Была ли эта статья полезной?

Пользователи, считающие этот материал полезным: 134 из 141

Еще есть вопросы? Отправить запрос

Комментарии

Комментариев: 65
  • А для WiFi системы нужно только на основной роутер компонент доустанавливать?

    0
    Действия с комментариями Постоянная ссылка
  • Да, только на тот, который будет в роли контроллера.

    0
    Действия с комментариями Постоянная ссылка
  • Переносятся ли на подчиненные точки доступа с главного контроллера все Wifi сети (например домашняя, гостевая)? Если на главном контроллере определены дополнительные сети через Vlan без Wifi - они также будут перенесены на подчиненные точки доступа ( т.е. если на главном цетре определена сеть без Wifi например vlan 30 то он автоматически добавится на подчиненные точки доступа ?

    0
    Действия с комментариями Постоянная ссылка
  • Да, на экстендеры переносятся основная домашняя и гостевая сеть, и созданные дополнительные сегменты.

    0
    Действия с комментариями Постоянная ссылка
  • У меня нет свободных портов для нескольких экстендеров, можно их подключать последовательно, друг ко другу?

    Судя по скриншотам да, можно...?

    0
    Действия с комментариями Постоянная ссылка
  • Да, можно так подключить.

    0
    Действия с комментариями Постоянная ссылка
  • 1. Подскажите, если я захватил основным Giga дополнительный Viva, то вся Wi-Fi система будет работать в едином бесшовном режиме? Скрин тут http://prntscr.com/ogxo2n
    2. Если да, то почему при просмотре подключенных устройств показывается, что они все подключены к основному маршрутизатору Giga?

    Спасибо.

    0
    Действия с комментариями Постоянная ссылка
  • Нужно вручную активировать бесшовный роуминг на основном роутере - https://help.keenetic.com/hc/ru/articles/360000862539-Бесшовный-роуминг-Wi-Fi

    Выбор подключения к точки доступа, и процесс переключения на другую при перемещении, определяет сам клиент (смартфон, планшет, ноутбук). Каждый производитель мобильных устройств сам задает критерии о подключении к доступной точки доступа и о начале миграции от одной точки доступа к другой.
    Чтобы бесшовный роуминг через Кинетики работал корректно, мобильные устройства должны поддерживать 802.11r/k/v.

    1
    Действия с комментариями Постоянная ссылка
  • Зоны покрытия различных точек должны пересекаться, но не более чем на 30%. При отсутствии пересечения зон клиент отключится от одной точки при переходе к другой (появляются "слепые зоны") и не произойдет бесшовного переключения. А при слишком большом пересечении зон клиент не сможет выбрать приоритетную точку доступа по силе сигнала, из-за слишком близкого расположения источников сигнала.

    2
    Действия с комментариями Постоянная ссылка
  • Здравствуйте!
    Хочу настроить сеть в загородном доме. Планирую использовать как интернет-центр модель Viva, к которой подключу через кабель как экстендер Extra, и уже к нему кабелем подключу последовательно ещё одну Extra на другом этаже. И планирую сделать между ними бесшовный роуминг.

    Вопрос: могу ли я в такой схеме подключить по USB принтер и внешний диск (для DLNA) не в интернет-центр, а в экстендеры, чтобы они были видны во всей этой сети?

    0
    Действия с комментариями Постоянная ссылка
  • Да, работа USB-приложений (подключение внешних накопителей, принтеров, DLNA, Transmission и др.) доступна во всех дополнительных режимах.

    0
    Действия с комментариями Постоянная ссылка
  • Возможно ли организовать wifi систему с бесшовным роумингом без кабеля, а чтобы экстендеры подключались к контроллеру по wifi?

    1
    Действия с комментариями Постоянная ссылка
  • В настоящий момент наши разработчики активно работают над собственной реализацией беспроводной mesh-системы. После внедрения этой технологии будет возможно подключать экстендеры в Wi-Fi-систему в режиме "Усилитель". Для некоторых моделей эта возможность уже была добавлена https://help.keenetic.com/hc/ru/articles/360007279039

    0
    Действия с комментариями Постоянная ссылка
  • Здравствуйте! Хочу построить бесшовную wifi сеть на небольшом предприятии, планирую закупить Keenetic VIVA в количестве 6 шт. Правильно ли я понимаю, что для построения такой сети мне не нужно будет подключать все точки доступа витой парой и достаточно будет назначить один маршрутизатор в качестве контроллера, а другие перевести в режим усилителя расположив их в зоне видимости друг друга, при этом необязательно, чтобы, скажем 6-я точка доступа, которая будет находиться в самом удаленном месте была в зоне видимости контроллера, но подхватывала общую сеть с 5-го усилителя?

    0
    Действия с комментариями Постоянная ссылка
  • Нет. Для корректной работы Wi-Fi-системы мы рекомендуем подключать экстендеры (точки доступа) по кабелю Ethernet.

    0
    Действия с комментариями Постоянная ссылка
  • Здравствуйте. Подскажите, пожалуйста, как сменить ip-адрес роутера, который подключен как экстендер в модульную WiFi-сеть? В списке устройств наравне с другими устройствами сети (которым раздаются IP-адреса по DHCP) он не отображается.

    0
    Действия с комментариями Постоянная ссылка
  • Подключитесь к интерфейсу командной строки контроллера. Это можно сделать например через веб по адресу 192.168.1.1/a
    И выполните команды:
    сначала show ip dhcp bindings
    чтобы посмотреть mac-адрес подключаемой точки доступа (например это 50:ff:20:07:f8:0f)
    затем выполните команду
    ip dhcp host 50:ff:20:07:f8:0f 192.168.1.127
    (в моём примере 192.168.1.127 это новый ip-адрес, который будет закреплен за подключаемой точкой)
    и команду system configuration save
    для сохранения настроек

    Или можно удалить точку доступа из Wi-Fi-системы, устройство появится в списке подключенных и там закрепить нужный постоянный ip-адрес.

    1
    Действия с комментариями Постоянная ссылка
  • Добрый день.
    Интересует такой вопрос: если у меня на входе уже есть какой-нибудь ER-X/RB750Gr3 etc, но я хочу организовать "бесшовный роуминг" из Кинетиков, может ли контроллером выступать роутер, который будет в режиме ТД?
    То есть все Кинетики в режиме точек доступа, без DHCP и прочего, но один из них является контроллером.

    0
    Действия с комментариями Постоянная ссылка
  • Нет, контроллером может являться только устройство в основном режиме работы "Роутер".

    0
    Действия с комментариями Постоянная ссылка
  • Keenetic Giga III (3.3 Beta 1) - контроллер
    Keenetic Omni (2.16.D.1.0-0) - Точка доступа, подключена к контроллеру проводом.

    Giga III видит Omni в Wi-Fi-системе нажимаю Захватить идет загрузка и снова появляется Загрузить.... при многократных попытках появляется, возле надписи Omni, желтый треугольник и кнопка Проверить состояние при нажати которого позле загрузки выходит снова кнопка Захватить.

    Что не так?

    0
    Действия с комментариями Постоянная ссылка
  • Ретранслятором (экстендером) может выступать любая из новых моделей Keenetic (с индексом KN-xxxx) от Start до Ultra, а также некоторые модели предыдущего поколения, для которых доступен официальный релиз KeeneticOS 2.15 и выше (Giga III, Ultra II, Air, Extra II, Start II, Lite III Rev.B и 4G III Rev.B). На ZyXEL Keenetic Omni у вас используется отладочная (тестовая) версия микропрограммы, официального релиза для 2.15 и выше для этой модели нет. Для Wi-Fi-системы используйте устройство, которое поддерживает данную возможность (модели перечислены выше).

    0
    Действия с комментариями Постоянная ссылка
  • А можно ли подключить компьютер по проводу от экстендера (усилителя)?

    0
    Действия с комментариями Постоянная ссылка
  • Да, конечно.

    0
    Действия с комментариями Постоянная ссылка
  • Keenetic VIVA - контроллер.
    ZyXEL Keenetic 3 - Точка доступа, подключена к контроллеру проводом.

    Можно ли к точке доступа подключить принтер по USB и сделать его сетевым для домашней сети. Если возможно, то дайте ссылку на статью, как всё правильно настроить.

    0
    Действия с комментариями Постоянная ссылка
  • Да, можно. Работа USB-приложений (подключение внешних накопителей, дисков, принтеров, DLNA, Transmission и др.) доступна во всех дополнительных режимах. Статья по подключению принтера https://help.keenetic.com/hc/ru/articles/213967589

    1
    Действия с комментариями Постоянная ссылка
  • У меня на входе в дом стоит GPON роутер от Ростелекома (с выключенным wi fi, но с  DHCP), дальше Keenetic ULTRA соответственно уже в режиме «Точка доступа/Ретранслятор» и к нему докупил 3 штуки Keenetic VIVA - переключил их тоже в режим «Точка доступа/Ретранслятор», все подключены по гигабитной сети, но на Keenetic ULTRA "Wi-Fi-система" не появилась. При такой схеме ULTRA как контроллер не сможет заработать? Бесшовный роуминг я так понимаю тоже не заработает при такой схеме?

    0
    Действия с комментариями Постоянная ссылка
  • Максим, вы указали, что "дальше Keenetic ULTRA соответственно уже в режиме Точка доступа". А вот как раз вам так не нужно было подключать. Вы можете подключить ULTRA к GPON-роутеру в основном режиме работы "Роутер". Эта схема показана в статье https://help.keenetic.com/hc/ru/articles/213966609 в Варианте 1. И на базе него уже строить Wi-Fi-систему. В данном случае этот ULTRA будет контроллером.

    1
    Действия с комментариями Постоянная ссылка
  • Добрый день!
    Есть объект: Инет принимает Mikrotik, в сети есть один Giga и 8шт Air все в качестве точек доступа, на них всех включен бесшовный Wi-Fi

    Как организовать MESH-сеть? На Giga смогу поднять "Контроллер Wi-Fi-системы"? Или для Mesh необходимо чтобы какой-то KN-.... (желательно помощнее) был основным Интернет-центром?

    0
    Действия с комментариями Постоянная ссылка
  • Для организации Wi-Fi-системы (Mesh Wi-Fi является частью этой системы) понадобится один Keenetic в основном режиме работы "Роутер", который будет работать в роли контроллера, и дополнительные экстендеры (роутеры Keenetic в режиме "Ретранслятор").

    0
    Действия с комментариями Постоянная ссылка
  • Может кому будет полезно. Так как я параноик, то у меня у пользователя admin были сняты все возможные права кроме управления по Telnet и создано другое имя пользователя с правами админа. Так вот! Приобрел Giga к Ultra II для создания Wi-Fi системы и начал заниматься настройкой. После настройки и захвата Giga не мог попасть в админку Giga чтобы изменить мощность передатчика Wi-Fi. Голову сломал что не так делаю!!! Делал несколько раз сброс. После каждого сброса читал статью по настройке и ничего понять не мог! В очередной раз перечитывая статью зацепился за фразу "Важно! При подключении к интерфейсу ретранслятора используйте пароль учетной записи администратора, который установлен на контроллере." и тут я каким-то чудом вспомнил о своей паранойе и как я убирал права у пользователя admin. Зашёл в админку и точно! Вот оно! Галочки на доступ через веб был запрещен у admin! Поставил галку и попал в админку Giga и там добавил ещё одного пользователя с админскими правами как в Ultra II и отключил пользователь admin. К чему я всё это?! Добавьте пожалуйста пояснение в статью о том , что на захваченном устройстве доступ изначально осуществляется через пользователя admin и если на контроллере редактировали его права, то могут возникнуть проблемы как у меня. А то это не всегда очевидно!

    2
