Mesh Wi-Fi

Когда нужно расширить зону покрытия Wi-Fi в многокомнатной квартире, загородном доме или небольшом офисе, к уже имеющемуся интернет-центру Keenetic вы можете добавить дополнительные роутеры в качестве ретрансляторов Wi-Fi.

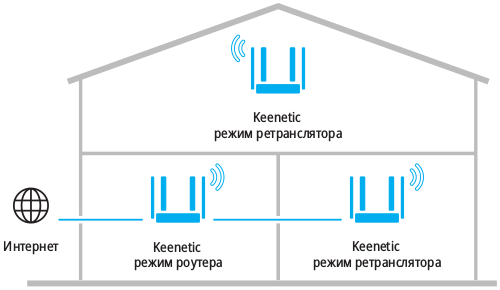

Подключите их по Ethernet-кабелю для максимальной производительности или по технологии Mesh Wi-Fi без прокладки проводов. Объединенные в Wi-Fi-систему устройства Keenetic образуют единую сеть с бесшовным роумингом по стандартам 802.11r/k/v и централизованным управлением с главного роутера (контроллера Wi-Fi-системы).

Для получения дополнительной информации обратитесь к статье "Что такое Wi-Fi-система?".

TIP: Справка: Термином "Ретранслятор" называется интернет-центр Keenetic в универсальном режиме "Точка доступа + Усилитель", добавляемый в единую Wi-Fi-систему.
В зависимости от способа подключения (по кабелю или по Wi-Fi) устройство автоматически определяет нужный режим работы. Если ретранслятор подключить к существующей сети по Ethernet-кабелю — используется режим "Точка доступа", если ретранслятор подключен по Wi-Fi — режим "Усилитель".

Интернет-центр Keenetic можно использовать как в качестве роутера, так и в качестве ретранслятора. В некоторых моделях режим работы выбирается удобным переключателем на корпусе, в остальных моделях через его веб-конфигуратор.


Поддержка Mesh Wi-Fi (подключение ретрансляторов по Wi-Fi) на все двухдиапазонные модели 2.4 / 5 ГГц (Giant, Giga, Ultra, Viva, Extra, Air, City, Duo, Speedster, Hero 4G) была добавлена начиная с версии KeeneticOS 3.1.

А поддержка беспроводных ретрансляторов в диапазоне 2.4 ГГц (для моделей Start, 4G, Lite, Omni, DSL, Runner 4G) была добавлена начиная с версии KeeneticOS 3.3.1.

Модели Buddy могут выполнять только роль ретранслятора.

Модели Start II, Lite III Rev.B и 4G III Rev.B с официальным релизом KeeneticOS 2.15 можно подключать в Wi-Fi-систему только по кабелю. В указанных моделях отсутствует поддержка Mesh Wi-Fi.

Для работы Mesh Wi-Fi добавлена служебная скрытая точка доступа (backhaul-сеть, SSID вида afb6450c906294c87fd6619c8f3749c7). Эта беспроводная транспортная сеть предназначена для связи узлов Wi-Fi-системы между собой.

NOTE: Важно! Технология Mesh Wi-Fi работает на дополнительных интернет-центрах Keenetic в режиме "Усилитель / Ретранслятор".

Беспроводные связи между двухдиапазонными ретрансляторами устанавливаются только в диапазоне 5 ГГц. Это объясняется текущими возможностями драйверов Wi-Fi. На данный момент это текущее ограничение дизайна Mesh Wi-Fi-системы.

Возможно одновременное подключение ретранслятора по Ethernet-кабелю и по сети Wi-Fi. В этом случае соединение по проводу будет являться приоритетным. Если же произойдет отключение кабеля или потеря соединения с контроллером, ретранслятор установит подключение по Wi-Fi (такое переключение происходит примерно в течение одной минуты). Чтобы произошло переключение, на контроллере должна быть включена Беспроводная транспортная сеть (backhaul).

Варианты подключения интернет-центра Keenetic в качестве Mesh Wi-Fi-ретранслятора подробно показаны в инструкции "Подключение ретранслятора по технологии Mesh Wi-Fi".

Полезная дополнительная информация представлена в статьях:


Техническое описание

Все узлы, работающие в режиме "Усилитель/Ретранслятор" (Repeater, Extender) и захваченные контроллером Wi-Fi-системы, автоматически настраивают интерфейс WifiMaster1/WifiStation0 (в случае однодиапазонных моделей — интерфейс WifiMaster0/WifiStation0) для подключения к скрытому SSID. При этом используется 4-адресный формат заголовков Wi-Fi, по аналогии с WDS, содержащий адреса Receiver's Address [RA], Transmitter's Address [TA], Source Address [SA] и Destination Address [DA], т.е. адреса промежуточных беспроводных узлов и оконечных устройств LAN.


Сегменты Home, Guest и другие дополнительные сегменты с задействованными в их конфигурациях беспроводными точками доступа, мультиплексируются в беспроводных соединениях точно так же, как и в проводных — с помощью VLAN 802.1q.

На каждом сегменте включен протокол STP, обеспечивающий выбор оптимальных связей между ретрансляторами. Предпочтение отдается проводным соединениям. При подключении ретранслятора по проводу беспроводное соединение все равно устанавливается, но передача данных через STA-интерфейс блокируется на уровне моста, пока подключен провод.


Ретранслятор при включении выбирает оптимальную точку доступа, основываясь на мощности ее сигнала и метрике (расстоянии до контроллера), которая передается в пакете Probe response. Метрика вычисляется исходя из значения root_path_cost STP. Таким образом, беспроводной ретранслятор может определить, имеет ли точка доступа связь с контроллером, и насколько он далеко. Сам контроллер передает метрику равную единице.

TIP: Совет: Если для подключения ретрансляторов используется промежуточный коммутатор, то он должен полностью прозрачно пропускать трафик на уровне L2. При работе Mesh Wi-Fi-системы используется протокол STP, и если коммутатор обладает поддержкой MSTP / RSTP / STP, эти настройки нужно отключить на портах, задействованных для подключения узлов Wi-Fi-системы.

Команда show mws member в CLI показывает информацию о подключении каждого ретранслятора:

  • идентификатор вышестоящего устройства;
  • интерфейс подключения;
  • расстояние до контроллера.

Например:

[
  {
    "cid": "9942687c-3e81-11e7-8489-0da3593493fa",
    "model": "Giga (KN-1010)",
    "mac": "50:ff:20:00:00:3a",
    ...
    "backhaul": {
      "uplink": "WifiMaster1/WifiStation0",
      "bridge": "8000.50:ff:20:00:01:0e",
      "cost": 50
    }
  },
  {
    "cid": "e5da6c72-e60d-11e8-8000-e975d199df10",
    "model": "Giga (KN-1010)",
    "mac": "50:ff:20:00:01:11",
    ...
    "backhaul": {
      "uplink": "WifiMaster1/WifiStation0",
      "bridge": "e000.50:ff:20:00:00:3a",
      "cost": 100
  },
  ...


Префикс 8000 означает, что вышестоящее устройство является контроллером, а e000, что вышестоящее устройство является ретранслятором.

При вычислении метрики root_path_cost в зависимости от типа подключения к вышестоящему устройству используются следующие константы:

4 - SFP-порт
5 - GigabitEthernet-порт
19 - FastEthernet-порт
50 - 5 ГГц Wi-Fi
124 - 2.4 ГГц Wi-Fi

При этом реальная скорость, дуплекс и качество линка не учитываются. Сила сигнала Wi-Fi используется только при выборе наилучшей точки для подключения к скрытому SSID.

В приведенном выше примере два ретранслятора подключены друг за другом по 5 ГГц Wi-Fi, поэтому cost у последнего равен 50+50=100.
